近年、メーカーやホビイスト、新興企業を問わず、PCBA機能テストの活用が広く注目されています。この背景には、品質保証に対する意識の高まり、小ロット生産へのシフト、そして効率的なテスト手法の模索があると考えられます。

製造プロセス全体は複雑で、様々な要因の影響を受けます。単一の基板には数百個のコンポーネントと数千箇所のはんだ接続部が存在することがあり、適切な検証がなければ、プロセス全体が手探りの作業となってしまいます。そのため、電子機器製造業界と製品開発者は、多様な検査・テスト手順を確立して製品品質を確保することで、この課題に対応しています。

テストは、初期段階での重大な不具合の特定、歩留まりの向上、コスト削減、そして全体的な品質と安全性の向上に役立ちます。PCB機能テストは、実環境での使用を想定した基板を検証するための最良で最も万能なツールの一つですが、これはメーカーのテスト手法の一つに過ぎません。各テスト方法にはそれぞれ長所と短所があるため、ご自身の状況と予算に最適なテスト方法を選択するのは難しい場合があります。本記事では、最も一般的な7つのPCBAテスト方法についてご紹介します。

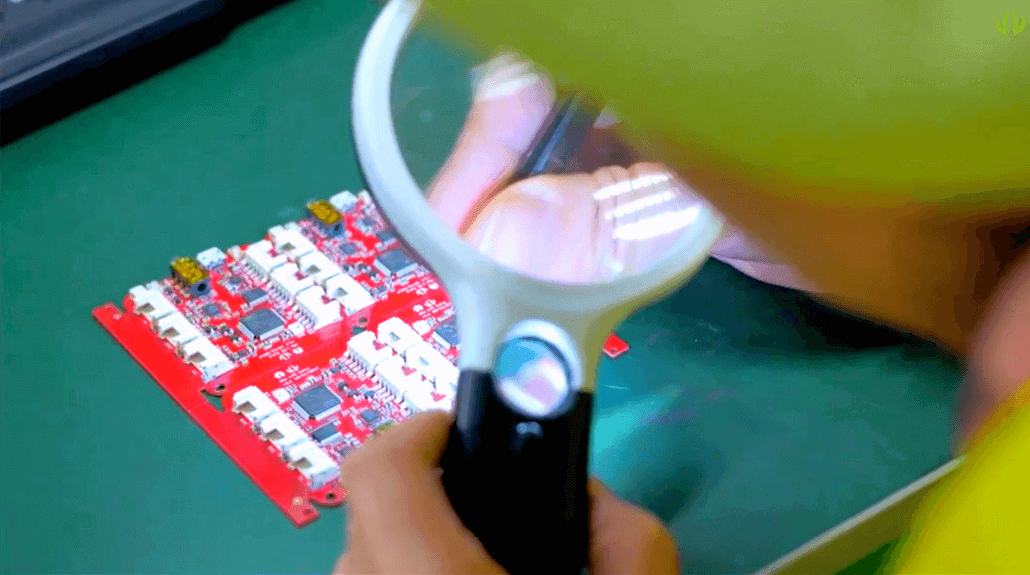

1. 目視検査

PCBA検査は、一般的に電気的検査方法と目視検査方法に大別されます。目視検査では、拡大鏡や技術者の肉眼を用いて、はんだ欠陥、コンポーネントの向き、部品の欠落、基板の汚れなど、目に見える不具合を手動で見つけ出します。これは最もシンプルで基本的な検査方法です。

長所:

  • 低コストでセットアップが容易 – テストフィクスチャや長時間のセットアップが不要
  • 主要なはんだ欠陥のほとんどを特定可能

短所:

  • 人的エラーの影響を受けやすく、技術者のスキルに依存する傾向がある
  • 時間がかかり、労働集約的で一貫性に欠ける
  • 目に見えるはんだ接合部しか検査できない – 隠れた接合部や裏面の接合部は評価不可

用途: より大きなコンポーネントを使用したシンプルな設計や少量生産に最適です。

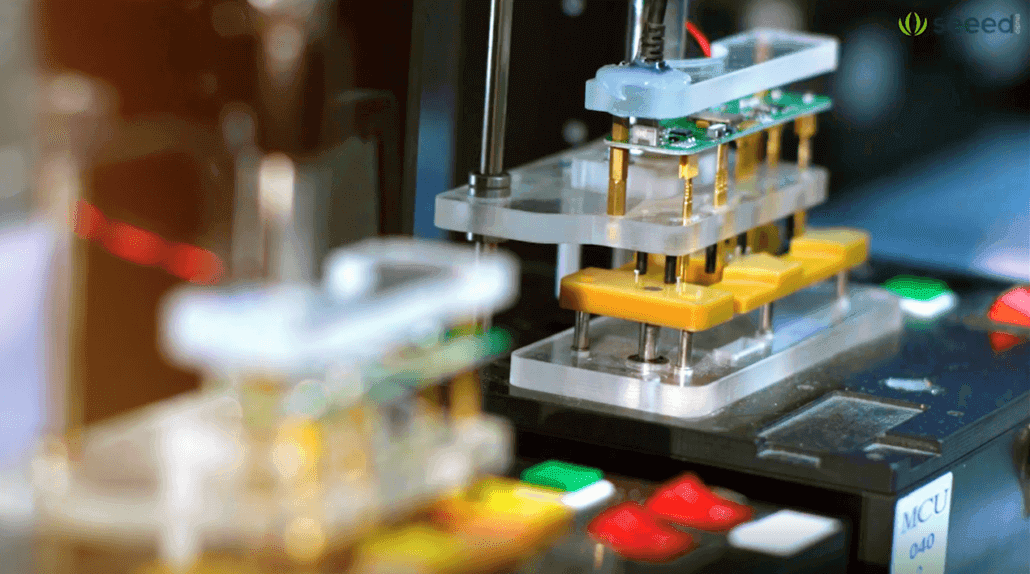

2. インサーキットテスト(ICT)

PCBA ICTは現在、大量生産および成熟した製品向けの最も堅牢で人気のあるPCBAテスト方法です。自動テストの一種で、典型的な故障検出率は90%以上です。PCBA ICTの実行時、針床形式の電気プローブが指定されたテストポイントで基板上の特定箇所に電流を送ります。これにより、部品の欠落、はんだ欠陥、ダイオード/トランジスタの向き誤りなどによって発生する短絡や開路を検出できます。

大規模または繰り返しのバッチ生産の場合、インサーキットテストをより迅速かつ効率的に行うために、カスタムメイドのテストジグを作成できます。

長所:

  • 故障検出率は98%に達する可能性がある
  • 大量生産製品をテストするための効率的で迅速な方法

短所:

  • テストジグの作成に追加費用がかかる
  • 設計変更のたびにテストジグを修正/再作成する必要があるため、小ロット生産やプロトタイプには不向き
  • テストポイントにしかアクセスできず、設計者は基板にテストポイントを追加する必要がある
  • 過剰はんだや不足はんだ、ボイドなどの特定の欠陥を評価できない

用途: 大量生産される成熟した製品のテストに適しています。

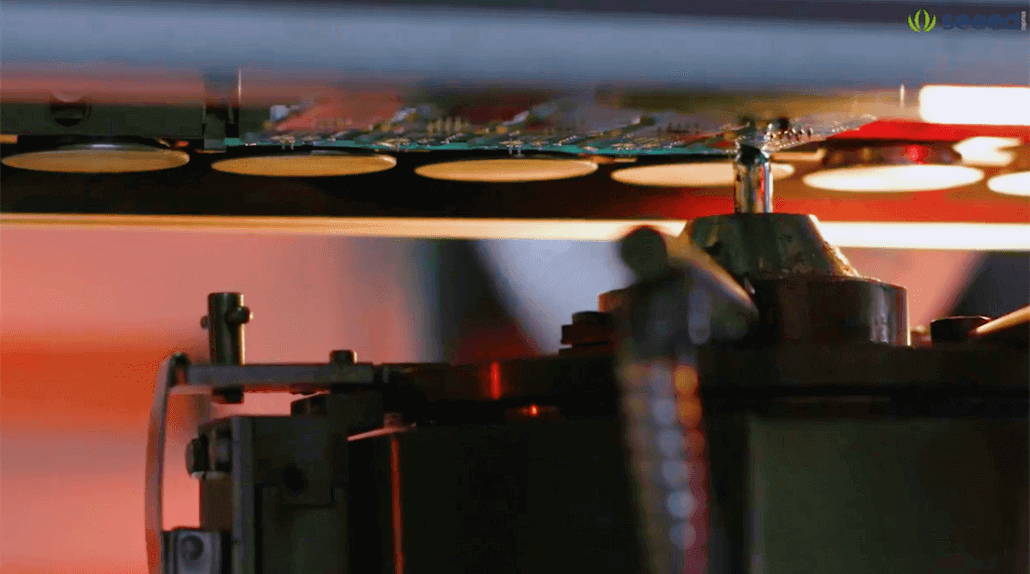

3. フライングプローブテスト(FPT)

インサーキットテストの一種であるフライングプローブ(またはフライングニードルテスト)は、針床ICTの改良版と見なされることがあります。テストポイントに加え、フライングプローブマシンは未カバーのビアやコンポーネント自体の端子にもアクセスしてテストポイントとして使用でき、受動部品の値をチェックし、ダイオード/トランジスタの向きを直接検査し、電圧測定を実行するようにプログラムできます。カスタムメイドのフィクスチャは不要で、コンポーネントやPCB設計の変更はソフトウェアの更新だけで対応可能です。

長所:

  • 導入や修正がより安価で迅速 – フィクスチャが不要
  • より高いテストカバレッジ – ビアやコンポーネントパッドをテストポイントとして使用可能
  • テストポイントを追加する必要がなく、基板のスペースを節約できる

短所:

  • 大量テストには速度が遅すぎる
  • 過剰はんだや不足はんだ、ボイドなどの特定の欠陥を評価できない

用途: プロトタイプ、中小ロット生産、または高密度コンポーネント搭載の小型基板に適しています。

4. 自動光学検査(AOI)

AOIは単一(2D)または複数(3D)のカメラを使用してPCBの高解像度画像を撮影し、これらをテスト対象の設計におけるテンプレート基板の画像や、良品・不良品の画像データベースと比較します。AOIマシンは生産ラインの最後に直接設置でき、品質保証の第一線として機能し、生産プロセスにリアルタイムで調整を加えることを可能にします。

AOIは、手動の目視検査が特定するすべてのチェック項目をより高い精度と一貫性でカバーし、視覚的に区別可能であれば、誤って実装されたコンポーネントも特定できます。

テンプレート方式はより正確ですが、セットアップに時間がかかり、変更の可能性があるプロトタイプ設計には適していません。

長所:

  • 主要なはんだ欠陥のほとんどを特定可能
  • 手動の目視検査よりも一貫性があり、正確
  • 生産ラインに直接設置して、欠陥の早期検出が可能

短所:

  • AOIは受動的なテスト方法 – 表面の欠陥しか検出できないため、100%のカバレッジは困難
  • テンプレートマッチングのセットアップとプログラミングに時間がかかり、設計変更のたびにやり直す必要がある
  • データベースベースのマッチングは精度が落ちる可能性があり、データベースの品質に依存する

用途: 大量生産される成熟した製品のテストに適しています。

5. 自動X線検査(AXI)

他の検査方法と比較して、AXIテスト技術はX線を使用する点で特徴的です。X線はPCBとコンポーネント本体を透過して、はんだ接合部の2Dまたは3D画像を生成できます。これにより、ボールグリッドアレイ(BGA)やその他の裏面パッドなど、隠れた接合部の検査に最適です。AXI検査は、はんだボイドなど、多くの光学検査方法では検出できない欠陥も見つけ出せます。

生産プロセスと併用する場合、AXIは欠陥を早期に発見するための有用なツールとなり、エンジニアがプロセスを調整して問題の根本原因を排除できるようにします。これにより、高価な修理が必要な基板の数が減少します。小ロットやプロトタイプの場合、隠れたパッドを持つチップコンポーネントのみをX線検査するだけで十分なことがよくあります。

長所:

  • 一般的な検査方法の中で最も高い欠陥検出率を誇る可能性がある
  • 単なる接続性だけでなく、長期的なはんだ接合部の品質に重点を置いている

短所:

  • 十分な訓練を受けた経験豊富なオペレーターが必要
  • 非常に時間がかかり、高コストなプロセス

用途: 大量生産およびチップコンポーネントを搭載した複雑な基板に適しています。

6. バーンインテスト

バーンインテストは非常に効果的で正確なテスト方法で、基板が現場に出る前に性能をチェックし、潜在的な欠陥を見つけ出すことができます。バーンインテスト中、基板は定格動作条件を超える環境にさらされ、初期不良を検出し、負荷耐性をテストすることで、現場での早期故障を防ぎます。潜在的な故障の兆候のみをチェックする多くの検査方法とは異なり、バーンインテストは極端な動作条件をシミュレートして故障を引き起こします。

テストされる動作条件には、温度、電圧/電流、動作周波数、または設計に関連するその他のパラメータが含まれる場合があります。このプロセスを通じて収集されたデータは、エンジニアが欠陥の原因を理解し、設計または製造プロセスを最適化するのに役立ちます。

長所:

  • 他のテスト方法では不可能な、実際の環境条件下での性能をチェックできる
  • より高い製品信頼性を実現

短所:

  • テストプロセスが製品の寿命を短縮する可能性がある
  • 全体的な歩留まりを低下させる要因となる
  • 時間がかかり、労働集約的なプロセス

用途: 過酷な環境で動作する可能性がある機器や、故障が許されない機器、例えば医療機器や軍事機器に適しています。

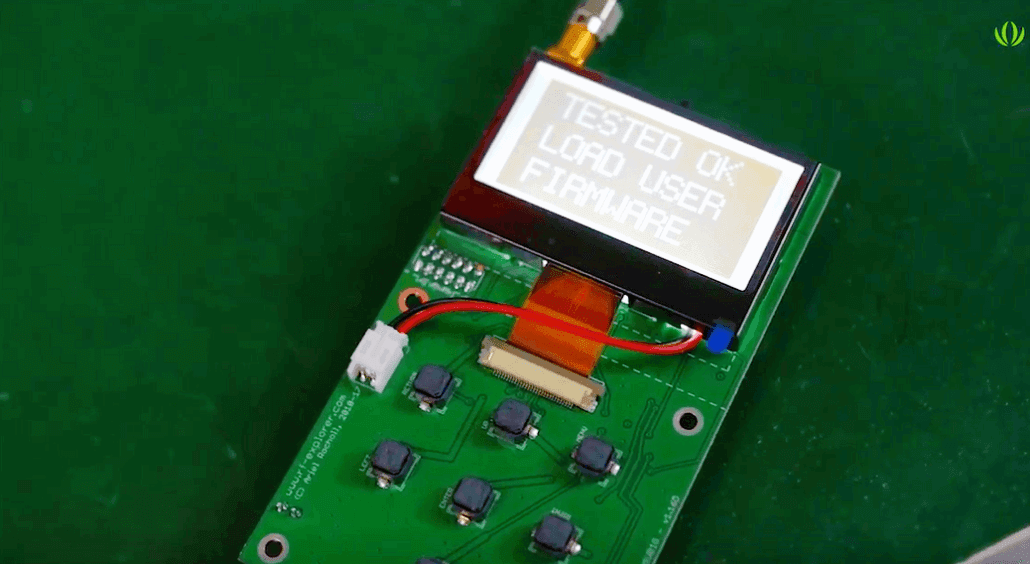

7. 機能テスト(FCT)

機能テストは生産の最終段階で実施され、最終的な品質管理プロセスとして機能します。簡単に言えば、これは被試験デバイス(DUT)が設計通りに動作することを保証するテストです。設計の複雑さと特定のテスト要件に応じて、機能テストは電源オン・オフの簡単なテストから、厳格なプロトコルとテストソフトウェアを備えた包括的なテストまで様々です。

この柔軟性により、機能テストはより高価なテスト手順の代替として採用できます。機能テストは実際の動作環境をシミュレートするため、他のテスト方法より直接的です。しかし、欠陥の原因を特定するのはより困難な場合があり、バーンインテストとは異なり、製品ライフサイクルの初期に故障する基板を検出することはできません。

完全な100%機能テストは、生産ラインから出てくるすべての基板が正常に動作することを保証するため、小ロット製造でますます活用されています。

長所:

  • 柔軟性が高く、高度にカスタマイズ可能 – ほぼすべての種類のPCBをテストできる
  • 専門機器を必要とする他のテスト方法よりも安価で便利

短所:

  • 欠陥検出率はテスト計画がカバーするチェック項目に依存する
  • 欠陥の原因を特定するには訓練を受けた技術者が必要
  • ストレス条件下では、機能テストに合格した後も基板がすぐに故障する可能性がある

用途: 小ロット製造に最適、または他のテスト方法と組み合わせて使用する場合に適しています。
