ボートは、所有者がドックに係留したり錨を下ろして離れたりすると、多くの場合無人の状態が続きます。そのため、極端な気象条件や人的要因によるボートの損傷を避けることは困難です。自分の資産を大切にするすべてのボート所有者にとって、不在時にボートの状態を監視できるデバイスがあれば、このような状況で非常に役立ちます。

現在、ボート所有者の不在中に発生するこれらの潜在的な問題に対応するため、LoRa®ベースの追跡デバイスが誕生しました：NENA™。Seeed Fusion Power-up PCBAサービスの支援を受け、Thanos Pelekoudas氏はSeeed StudioのWio-E5ワイヤレスモジュールを使用して、ボートの特定の状態を遠隔で追跡するLoRa®監視システムを構築することができました。

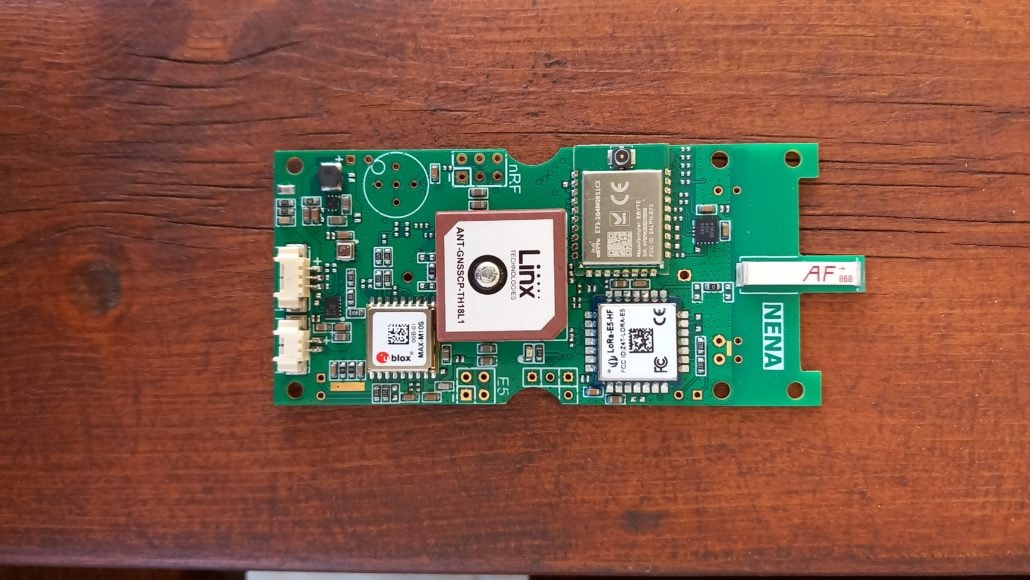

NENA™のプロトタイプ

NENA™とは

NENA™は、無人で係留・停泊されているボートを監視するデバイスで、予期せぬ気象条件による過度のロール/ピッチ角度、錨の漂流、およびボートへの侵入者を検知します。目標要因を測定するための複数のセンサーを搭載し、異常な状態が検出されるたびに、デバイスは直ちにボートの所有者にアラート通知を送信します。

NENA™の特徴：

  • BLE/NFC/PIR/ENV/GNSS/LoRaWAN®モジュールなど、業界をリードするコンポーネントを採用。
  • 84x36x3mmサイズ（DxWxH）の小型で低背の4層PCB。ユーザー交換可能な2xAAAバッテリーを含む防水IP67エンクロージャー105x50x28mm。
  • 非定常車両でも信頼性の高いロール/ピッチ読み取り値。
  • 低消費電力設計。搭載されたソーラーチャージャーと0.7Vまでの広い入力電圧範囲により、様々な電源（LiPo、Li-SOCl2、アルカリなど）に対応し、メンテナンスフリーの自律電源動作を実現。

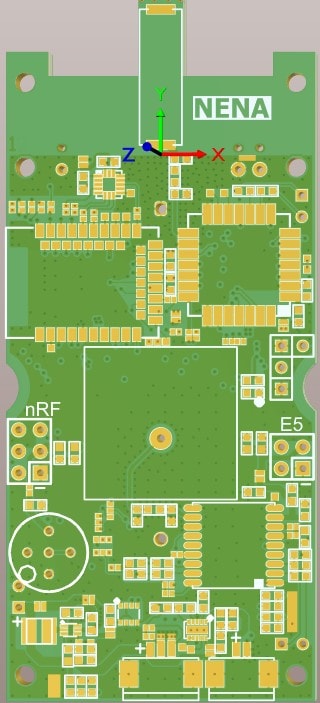

NENA™の回路基板

NENA™が使用するセンサーの種類

必要な測定のために、デバイスには合計4つのセンサーが統合されています：

  • 加速度計がロール/ピッチ角度を測定します。消費電力を低く保つため、ジャイロスコープとセンサーフュージョンアルゴリズムの使用は見送られました。
  • 温度、湿度、気圧センサーが気象データを記録します。
  • GNSS受信機がボートの位置を追跡します。
  • PIRセンサーがボート内の赤外線放射（人の存在）を検出します。

NENA™のアラートはどのように送信されるか

まず、Seeed Wio-E5には2つの無線構成が実装されており、デバイスがLoRaWAN®を介してLoRa®ゲートウェイに接続できるだけでなく、LoRa® P2Pネットワークを介してスタンドアロンのLoRa®受信機（ポケットベル）またはLoRa®からWiFiへのゲートウェイとの短距離通信も可能です。

伝送範囲は、設置高さと障害物に応じて500mから20km以上まで変化します。アラート通知がデバイスから送信されると、ボートの所有者は音声アラート（ブザー）、SMS、メールなどで通知を受け取ります。すべてのセンサーデータはクラウドに保存され、事後分析のためにいつでもアクセス可能です。

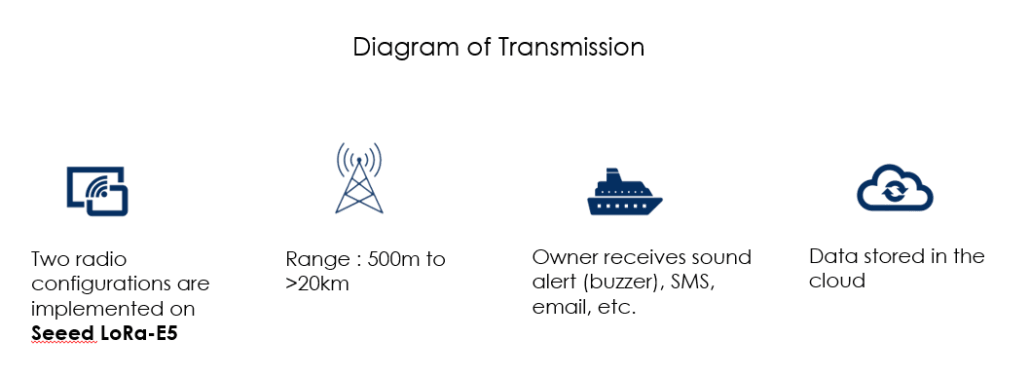

NENA™ アラートの伝送

NENA™のセットアップ、信頼性、および潜在的な使用例

NENA™は、必要なすべてのセンサーと無線送信機を内蔵した、コンパクトで防水、かつ電力効率に優れたデバイスです。ボートの電気配線や無線機器への接続が不要なため、設置は簡単です。デフォルト設定では、感度や伝送周波数の標準的な値でほとんどのニーズに対応します。

さらに、上級ユーザーは、提供されたBLE/NFCモバイルアプリケーションを通じて、設置や動作パラメータ（オフセット角度、アラート制限など）を調整し、特定の要件に合わせることが可能です。

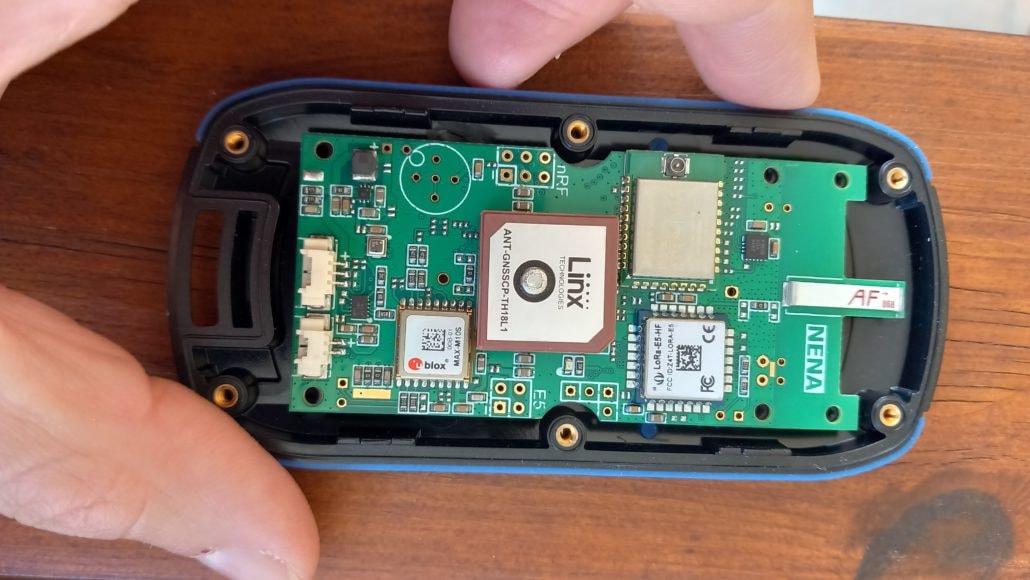

NENA™の標準バージョン

NENA™は、10440ソーラー充電式LiPoまたは標準のAAA交換可能なアルカリ電池を使用することで、長期間の動作が可能です。デバイスには、正常な動作を検証し、定期的な伝送を通じてデバイスの状態を報告する自己テスト機能も備わっています。

当初は海洋用途を想定して開発されましたが、そのコンパクトさと電力効率の高さから、自転車やオートバイなどの資産追跡にも活用できます。NENA™は、個人の所有物の状態を常に監視し続けるための便利なツールとなるでしょう。
