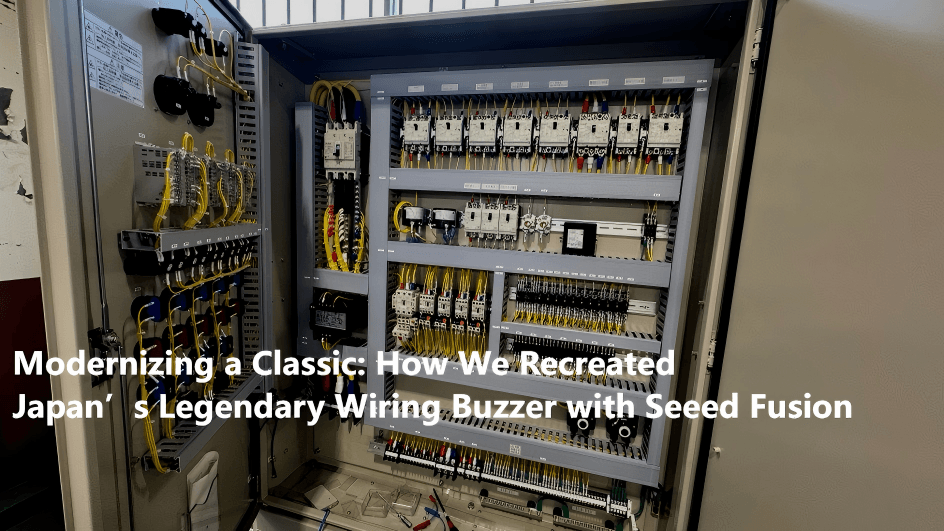

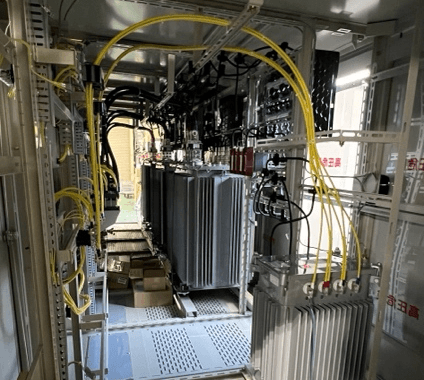

日本の広大で高度に専門化された電気設備業界において、安全性は最も重要です。毎日、変圧器からリレーコイルに至るまで、工場、建物、インフラ全体で、安定した電力供給を確保するために何千もの設置作業が行われています。しかし、これらの設置作業中の最も基本的でありながら重要なタスクの一つが見過ごされがちです：正しい配線の極性です。

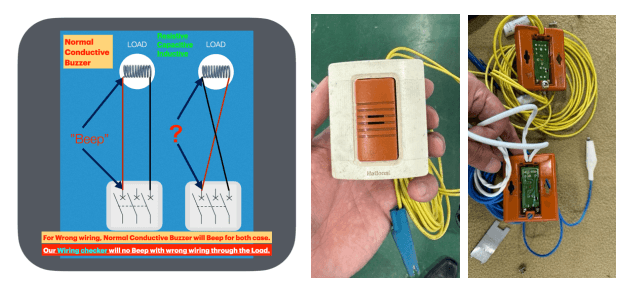

数十年にわたり、パナソニック（旧ナショナル）が製造していたユニークなアナログブザーデバイスが、日本の電気業界で静かに必須の機器となっていました。誤配線検出を目的としたものではありませんでしたが、その3Vの開路電圧と20mAの短絡電流、そしてアナログ発振回路の組み合わせにより、変圧器やリレーコイルのインピーダンスの違いを検出することができました。これは全国の技術者や電気技師にとって不可欠なツールとなったのです—シンプルで、電池駆動で、敏感な機器にも安全な装置でした。
しかし、2010年代にパナソニックがこのデバイスの生産を中止すると、市場には適切な代替品がなくなってしまいました。新しいデジタルテスターは核心的な検出能力に欠けていました。それらは抵抗のしきい値を測定することはできましたが、複雑な電気部品における誘導性の誤配線を検出することはできなかったのです。
明らかでした：この伝統的なデバイスは、21世紀にふさわしい改良を加えて再生させる必要があると。
🚀専門知識で駆動された、ゼロからのハイブリッド再設計
そのギャップを埋めるため、日本人技術者のチームがベテラン回路設計者である下間憲行氏（「居酒屋Garage」として知られる）と協力しました。下間氏は日本で著名な回路設計およびプログラミングの専門家であり、数十年にわたり日本の技術者に広く読まれているトランジスタ技術誌（https://toragi.cqpub.co.jp/）に技術記事を寄稿しています。彼らは現代のマイクロコントローラベースの導通テスターから出発し、失われたACベースの検出原理を再導入するために共同で作業しました。発振回路を統合し、様々な周波数をテストすることで、再設計されたデバイスは現代のアナログメーターや小型リレーコイルのような低インダクタンス部品でさえ検出できるようになりました。

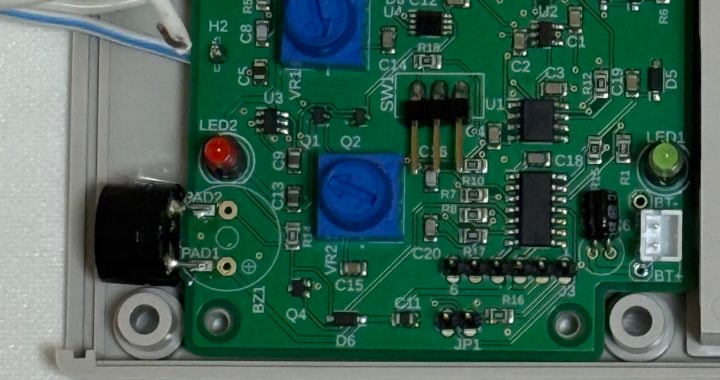

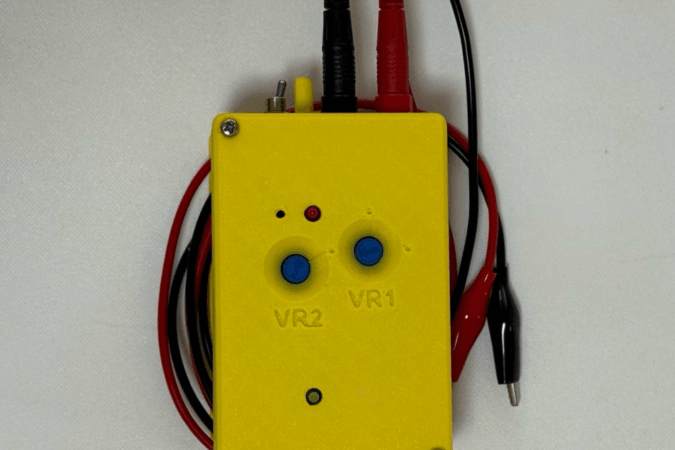

その結果：コンパクトで電池駆動、AC/DCハイブリッドテスターが完成し、端子が短絡されると自動的に起動し—現場での使用に安全で、日常の検査に非常に効率的な装置となりました。

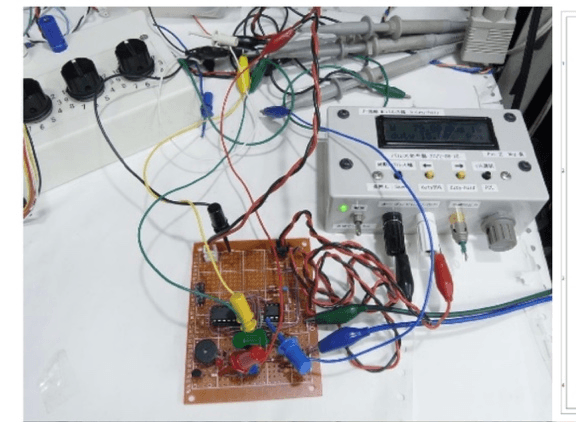

元のブザーのユニークな能力がAC発振によるインピーダンスベースの検出にあることに気づいたチームは、下間氏にACモードとDCモードの両方を備えたハイブリッドデバイスの開発を依頼しました。一連の迅速な設計反復を通じて、彼は発振回路を追加し、1kHzから5kHzまでの周波数を調整し—徐々に以前は見過ごされていた部品の検出を可能にしました。
このデバイスは巧妙な効率的なスリープモード設計 💤 を維持しており、テスト端子が短絡されると自動的に起動し ⚡、180秒のタイマー ⏱️ でスリープに戻るため—電源スイッチ 🔌 が不要になり—、単三電池2本で1μA未満のスリープ電流を実現したため、うっかりしても数週間持続し、新しいブザーが前身の愛された現場での使いやすさを保持することを確実にしました。
🔄プロトタイプから生産へ — Seeed Fusion PCBAで
電子回路設計が完了した次のハードルは製造でした。
💡 日本での従来のPCB生産は、少量生産では法外に高価になっていたでしょう。
🚀 代わりに、チームはSeeed Studio Fusion PCBAに目を向け、それによって彼らは以下のことが可能になりました：
✅ 最小限の初期費用で迅速にプロトタイプを作成
✅ 95%の組立を自動化で完了
✅ わずか25日で生産準備完了の基板を受け取り
✅ ⏱ または、急ぎサービスで16 営業日と同じくらい早く
✅ 📎 ワンクリックでPCB/PCBAプロジェクトを共有 — 協業に最適！
Seeedの統合サービスは、チームがコンセプトを現実に変えるのをより速く、より簡単に、より手頃に支援しました。 🌱
「Seeed Fusion PCBAのおかげで、私たちは伝統的なアイデアを手頃な価格で、妥協することなく現代の製品に変えることができました。これは小規模なイノベーションにとって力を与えるサービスです。」
