PCB
業界では奇妙な用語が珍しくありません。中国のメーカーがグローバル市場で自社の
店舗を展開する傾向が強まっていることが、その一因となっています。「プロセシングサイド」「EQ」「マークポイント」といった用語を耳にしたことはありますか？
最近では、DFM（Design for manufacture、製造向け設計）、DFA（Design for assembly、組立向け設計）、そしてより広くDFX（Design for Excellence、卓越性向け設計）といった用語が、多くの電子工作愛好家や初心者の間で使われるようになっています。この混乱を解消するため、ターンキー環境におけるこれらの工程の違いと重要性を明確にするために、PCBA Design for Assembly (PCBA DFA)という用語を定着させようとしています。PCB Design for manufacturing（PCB DFM）は徐々に一般的な名称となりつつあり、多くのファブハウスが無料のDFMレビューを提供しています。しかし、PCBA DFAと比較すると、その検証レベルと範囲には雲泥の差があります。
ここでは、

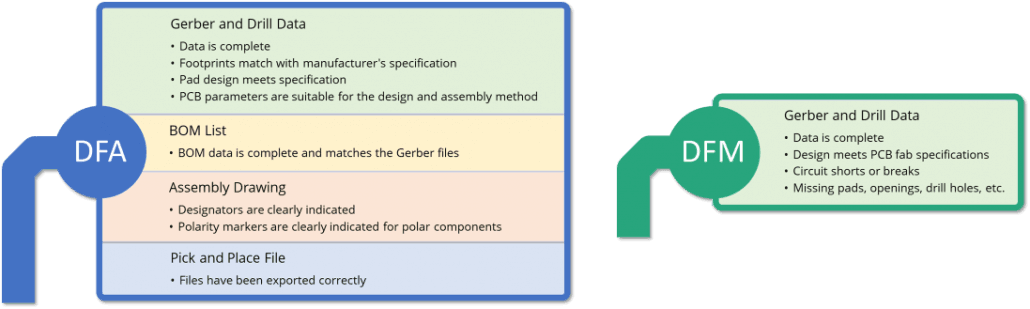

一般的なPCB DFMとPCBA DFAの違いを明確にし、優れたDFAプラクティスとチェックに投資すべき理由を
ご説明します。
厳密に言えば、Design for Manufacture（製造向け設計）はデバイスの部品製造に関わる段階を指します。電子組立の場合、これは個々のコンポーネントとPCBを意味します。したがって、Design for Assembly（組立向け設計）が、これらすべての部品を組み立てる段階、つまりPCBに部品を実装する段階に関わるのも当然です。しかし、ある分野では、ねじ、ケース、包装を含む完成品の組立が、より「組立」に近い概念と考えられています。製造と組立の間に重要な重複部分があるため、両方を指すDFMAという用語まで登場しています。このようなニュアンスが、定義や名称に関して多少の混乱を引き起こすことがあります。
大手メーカーにとっては、伝統的なDFMとDFAの分野には厳格で明確な方法論が存在し、特に歩留まりとコストに焦点を当てています。しかし、カスタムPCB業界の発展に伴い、製造の世界はますます多くの人々にとって身近なものになっています。その結果、DFMとDFAという用語も、かなり異なる意味へと進化してきました。
最も基本的な意味では、DFMは製品が製造可能であること、つまりプリント回路基板が製造できることを保証するプロセスと言えるでしょう（別名「Design for manufacturability（製造性向け設計）」もこの概念に近いようです）。したがって、DFAは何かが組み立て可能であることを保証するプロセスとなります。しかし、「お金を払えば何でも作る」というアプローチでは、コストや歩留まりに特定の焦点が当てられていないことに気づくでしょう。このアプローチは、カスタム製造業界を長年悩ませてきました。
要点をまとめると：
PCB DFMは最初から必須です。
PCBA DFAは、最初に行っておけばよかったと後悔するものです。
PCB DFMは
メーカーにとって絶対に必要不可欠です。何かを製造できるかどうかさえ判断できないメーカーは、良いメーカーとは言えません。
提供された材料の問題で何かを組み立てることができない場合、それは基本的に組立業者の責任ではありません。シェフにピザの材料を渡してケーキを作るように頼んでも、彼らは困惑するでしょう。
同様に、
ターンキーPCB組立や一般的な製品開発において、本質的にはふわふわのレッドベルベットケーキの材料を集めているのですが、時々、代わりにペパロニとトマトピューレを受け取ることがあります。
すべての
PCB設計者がご存知のように、小さなミス一つで基板が台無しになり、
意味のある生産を実現する可能性が失われることがあります。すべてを初回で完璧に仕上げることが誰もが望むことですが、現実には、異なるメーカーからの様々な部品、様々な信頼性レベルの部品が一枚のPCB基板に実装されることを考えると、それはめったにありません。単一の動作デバイスを製造する際に関わる複雑さと誤差の余地を見過ごしがちで、フットプリントチェックのような基本的な作業が見落とされたり、適切に行われなかったりすることがよくあります。資格を持つ実務エンジニアによるDFAチェックが、まさに必要とされるものとなるかもしれません。

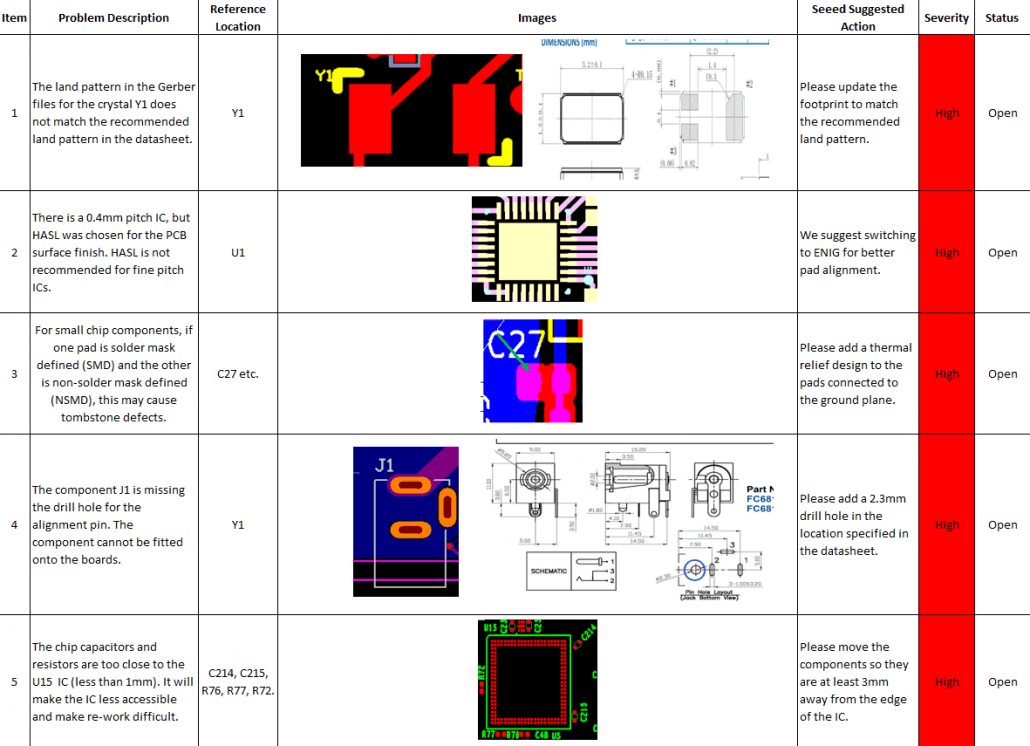

Seeed Fusionは、すべてのPCB組立注文に対してDesign for Assemblyレビューを提供し、最も必要なときに不快な驚きを取り除きます。豊富な実践的な製品開発経験を持つ当社の経験豊富なエンジニアによって実施されるため、これ以上ない安心感をお届けします。オプションサービスですが、レビューを受けるかどうかの選択がプロジェクトの成否を分けることがあります。
現在、Seeed Fusionは、すべてのPCBA注文に高く評価されているDesign for Assembly (DFA)レビューを含めています – 100%無料です。価格が引き上げられたり、追加料金がどこかに紛れ込んだりすることは一切ありません。さあ、チェックしてみてください！このサービスの価値は計り知れません。これまで強く推奨してきたので、今後は完全に無料で提供することにいたしました。
