Seeed Studioでは、包括的なOriginal Design Manufacturing（ODM）サービスを通じて、お客様の製品アイデアをスムーズに実現することを目指しています。当社のプロセスは、初期コンセプト段階から最終製品の納品まで、各段階で品質、透明性、カスタマイズを確保しながら、お客様をサポートするよう設計されています。

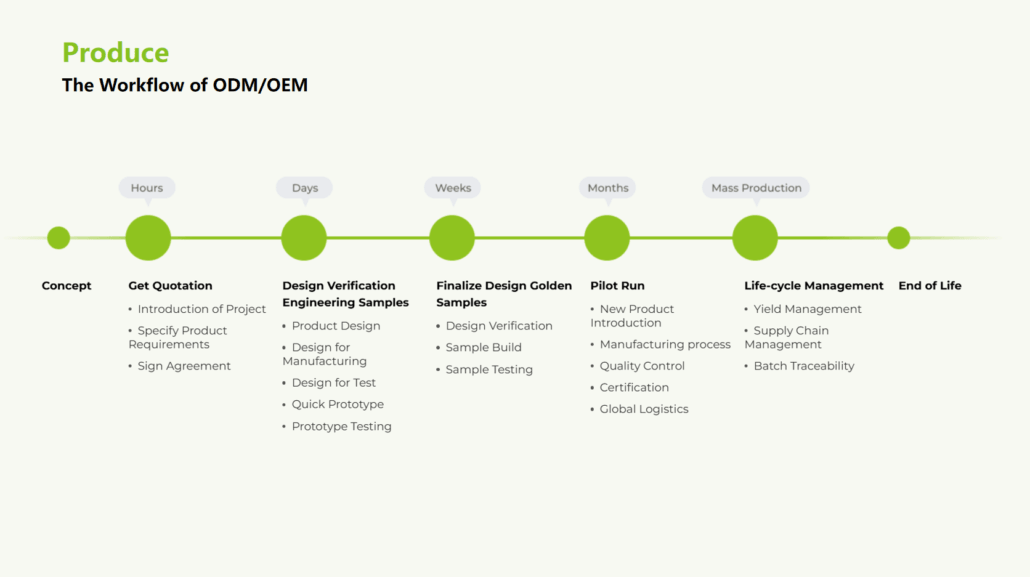

お問い合わせとお見積もり（コンセプトフェーズ）
この初期段階がプロジェクトの基礎を築きます。NDAの署名から始まり、プロジェクト要件を把握し、概算見積もりを提供します。その後、当社チームが詳細を明確にし、パートナーシップを開始するための初期契約を準備します。
設計検証（エンジニアリングサンプルフェーズ）
プロジェクトが開始されると、設計検証フェーズに移ります。このフェーズでは、製造とテストに対応した詳細な製品設計が含まれます。迅速なプロトタイプ開発とプロトタイプテストを実施します。ここでの目標は、要求された仕様に準拠した堅牢なエンジニアリングサンプルを作成することです。
設計の最終化（ゴールデンサンプルフェーズ）
このステップでは、設計が徹底的な検証、サンプルの製造、および広範なサンプルテストを経ます。このゴールデンサンプルは、以前の段階からのフィードバックと改善を反映した、洗練され検証済みの製品バージョンとなります。
パイロット生産（新製品導入 – NPI）
このフェーズでは、品質管理、製造の進捗、認証準備、物流管理に焦点を当て、製品が製造環境に投入されます。これにより、量産に向けた準備が整います。
ライフサイクル管理（量産）
量産フェーズでは、製品が大規模に生産されます。ここでは、バッチ管理による歩留まり管理、サプライチェーン運用、トレーサビリティを最適化し、一貫した品質と効率を維持します。このフェーズには、製品ライフサイクルの終了までの継続的なサポートも含まれます。
ワンストップカスタマイズサービスに含まれるものは？
Seeed Studioは、製品開発と製造のあらゆる側面をカバーする統合サービスを幅広く提供し、円滑で効率的なODMプロセスを実現します：
プログラムとテスト
この段階では、製品が完璧に機能することを保証するためのテスト要件を定義するにあたり、お客様と緊密に連携します。これには、機能説明、プログラムファイル開発、テスト計画、およびすべての機能が期待に応えることを検証するための包括的なテストサポートが含まれます。
電子部品とPCB実装
適切な電子部品と代替部品をグローバルに調達し、品質を維持しつつ生産コストを最適化します。これには、部品表（BOM）の管理、電子部品の調達、PCB設計仕様、コンポーネントレイアウト計画、および表面実装とウェーブはんだ付けなどの高度なPCB実装技術が含まれます。
機械部品と製品組立
当社の機械設計と組立サービスは、3Dプリンティング、CNC加工、精密ワイヤーカットなどの先進製造技術を活用します。このフェーズでは、エンクロージャー成形、部品図面、および手動と自動化の両方のプロセスによる最終製品組立をカバーし、製品の堅牢性と信頼性を確保します。
包装、出荷、および認証
製品が安全にお客様の手元に届き、国際基準に準拠することを保証するため、包括的な包装設計と信頼性テストを提供します。さらに、出荷物流と認証サービス – CE、FCC、UL、 CCCなど – も手掛け、対象市場に合わせて最適化します。
ODMプロジェクトにおける主要な成果物とタスク
当社の構造化されたアプローチにより、ODMプロジェクトの各段階で提供する成果物と実施するタスクが明確に定義されています：
- エンジニアリング検証テスト（EVT）： PCBAサンプル、初期ファームウェア、およびハードウェアとソフトウェアの設計レビューに基づく詳細なテストレポートを提供します。
- 設計検証テスト（DVT）： 更新されたサンプルとファームウェア、プロトタイプの構築、および厳格なEMI、EMC、信頼性テストを実施します。
- 新製品導入（NPI）： 製造テストレポート、最終ファームウェア、および認証文書を機能テストと初期サンプル検査と並行して準備します。
- 量産（MP）： 厳格な品質管理、バッチ生産監視、および歩留まり最適化を伴う大量生産を管理します。
