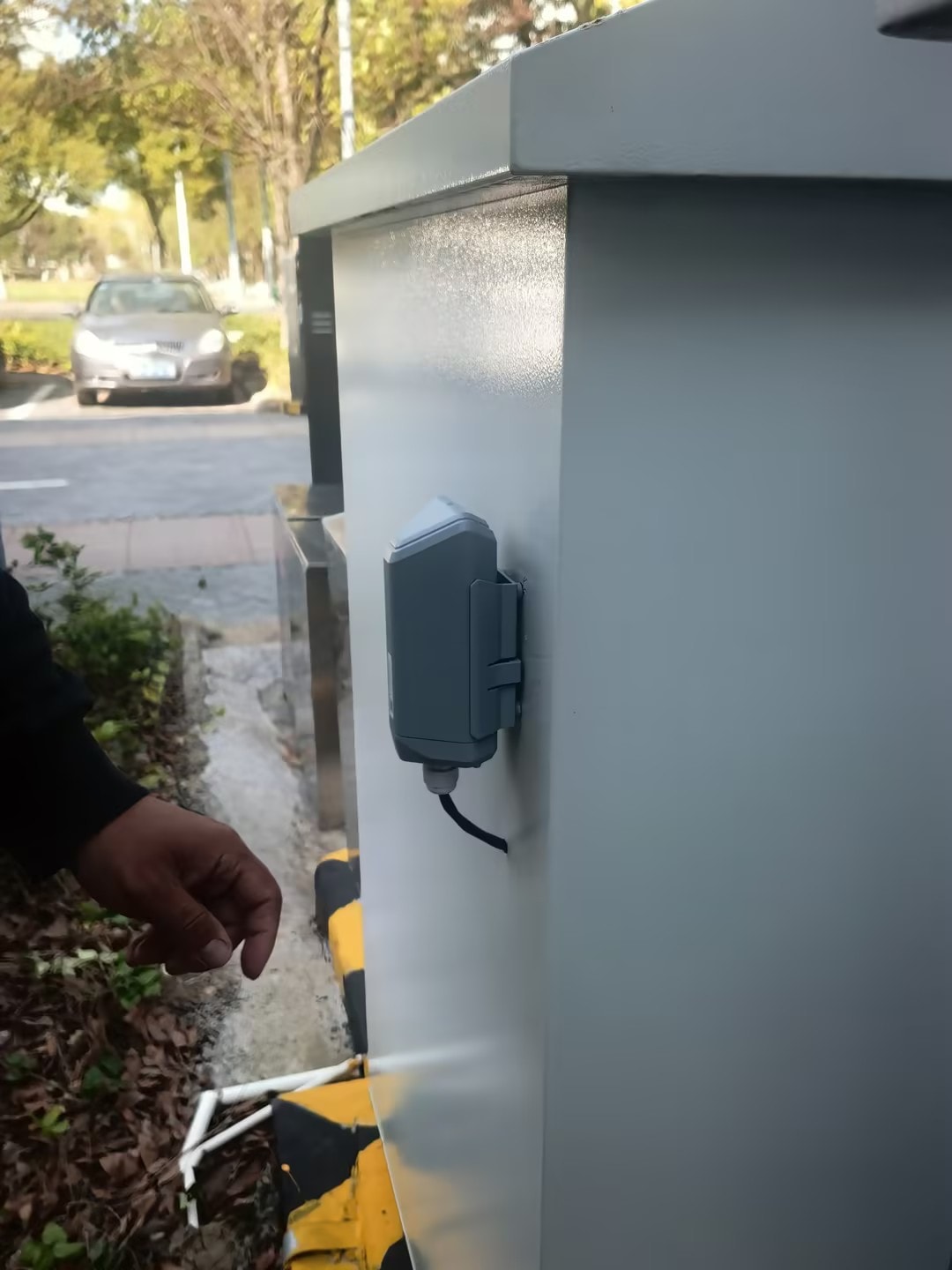

活用シナリオLoRaWAN センサーは壁に貼って設置し、ゲートウェイ 1 台で Modbus や BACnet の既存設備を接続します。データはオープンソースのダッシュボードや自社プラットフォームに送れます。
活用シナリオ
すぐに導入できるソリューションHVAC コントローラのポイントと電力メーターを1つのポイントモデルに集約し、建物自身の履歴から設定値を予測、現場からの読み戻しが一致した場合のみ書き込みを反映——不一致時はロールバックしアラートを発報。

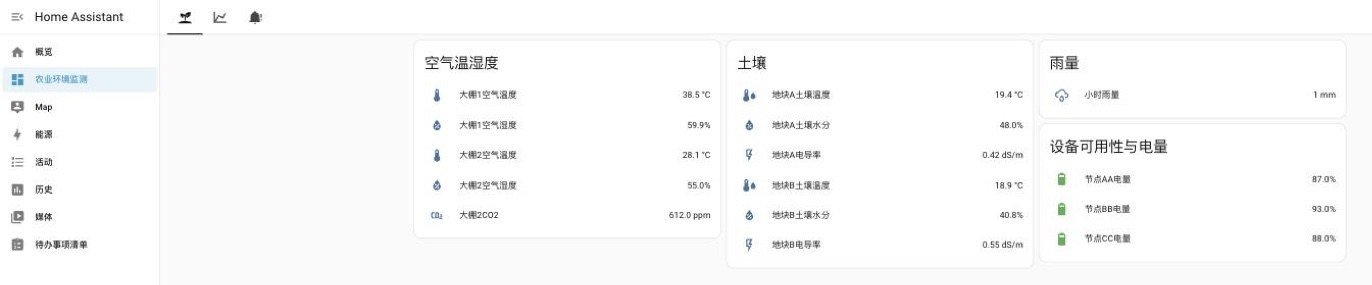

すぐに導入できるソリューションSenseCAP の土壌・大気センサーを Home Assistant ダッシュボードに表示します——SenseCAP クラウド経由、またはインターネット不要の自前運用 LoRaWAN ネットワークサーバー経由で。
LoRaWAN プローブはゲートウェイに直接接続し、RS485 プローブにはロガーを 1 台追加します。構成ツールが対応するハードウェア一覧を出します。
選び方に迷ったら 選定ガイドを詳しく見る →
シナリオ、通信方式、電源方式を選択し、検討可能なハードウェアBOMを生成

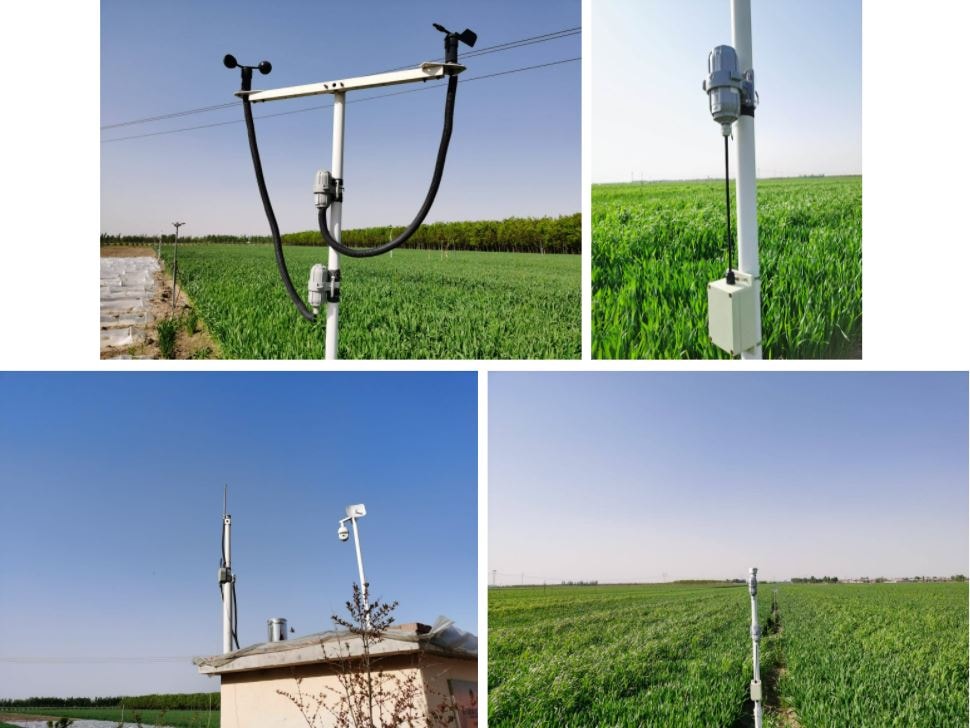

航空離着陸、電力網保守、都市街灯向け屋外気象モニタリング
| 硬件/物料名称 | 数量 | 型号/SKU | 说明 |
|---|---|---|---|
| SenseCAP S500 5-in-1 気象ステーション(温湿度・気圧・風速・風向、RS485/SDI-12) | 1 | 101991021 | - |

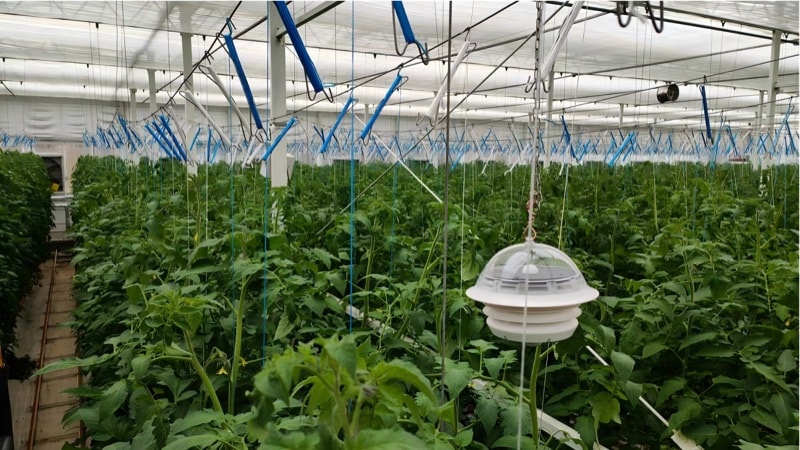

畜産、ビル換気、温室栽培向け環境モニタリング
| 硬件/物料名称 | 数量 | 型号/SKU | 说明 |
|---|---|---|---|
| SenseCAP S2103 LoRaWAN CO₂・温湿度センサー | 1 | 114992869 | - |
| SenseCAP S2105 LoRaWAN 土壌センサー(水分・温度・EC) | 1 | 114992871 | - |
| SenseCAP M2 屋内用 LoRaWAN ゲートウェイ | 1 | 114992982 | - |

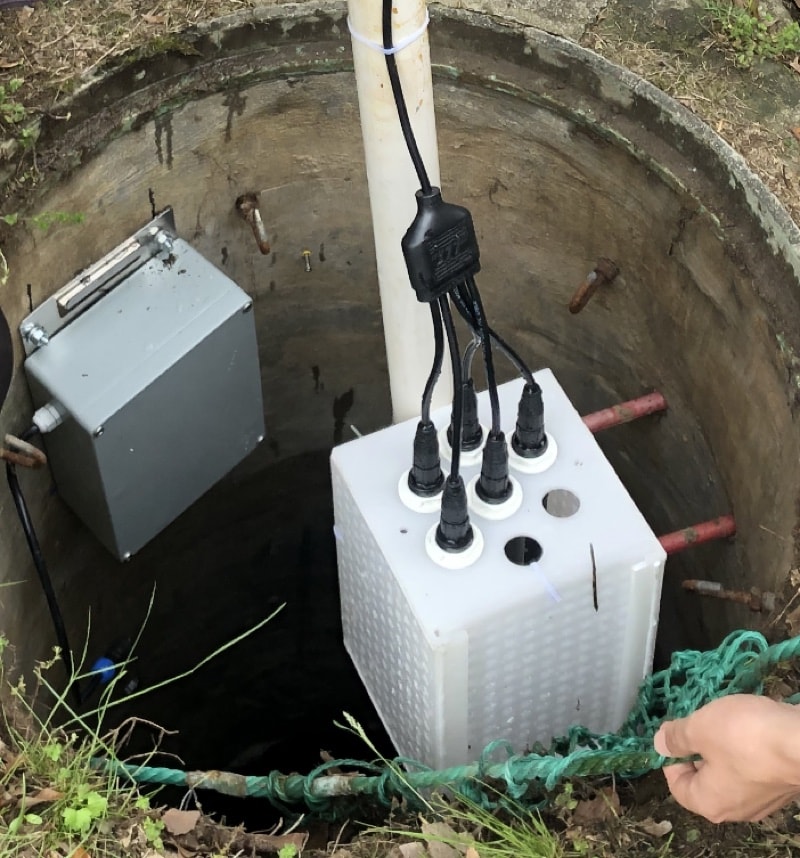

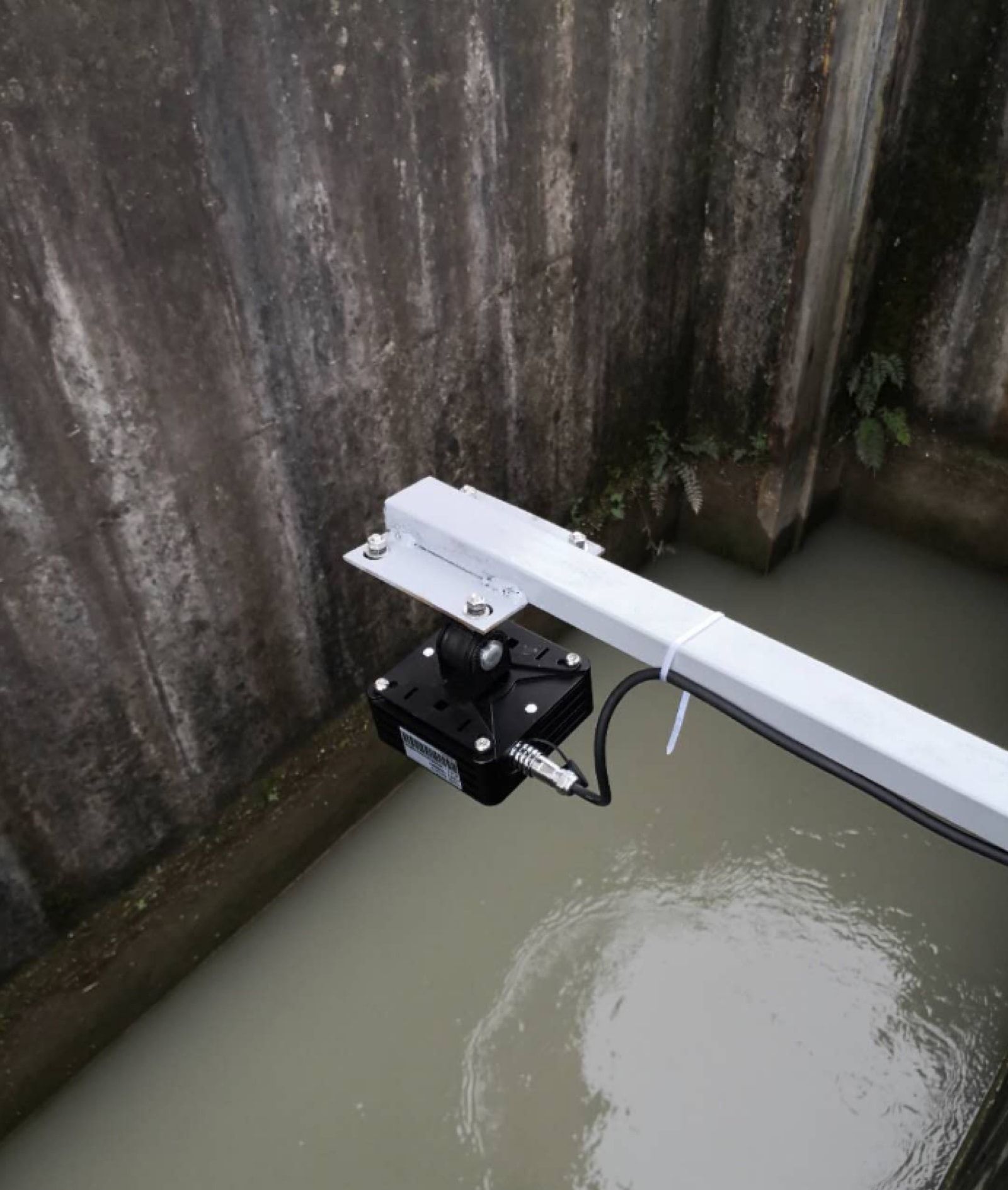

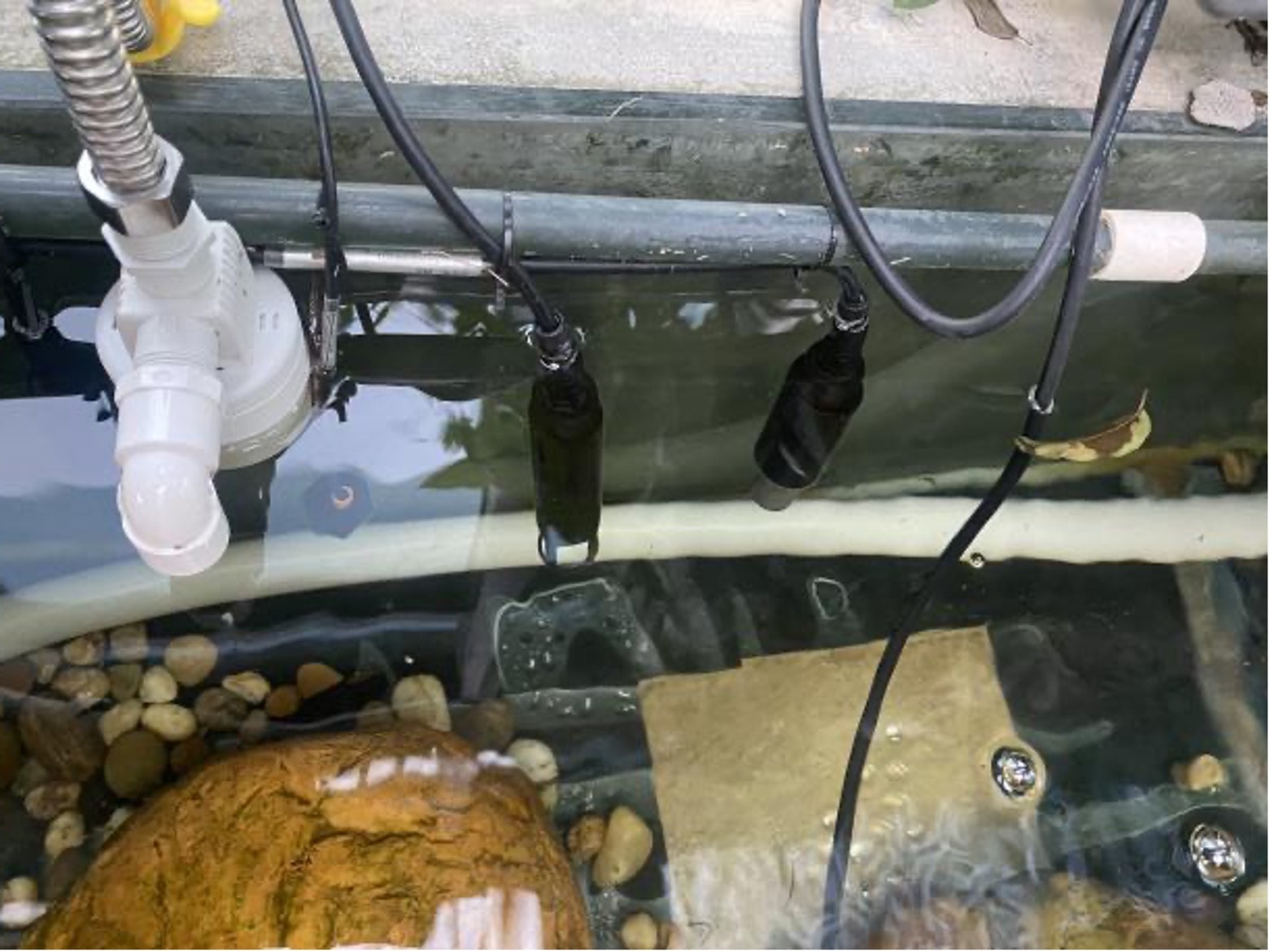

養殖池、河川・湖沼断面、排水処理向け水質モニタリング
| 硬件/物料名称 | 数量 | 型号/SKU | 说明 |
|---|---|---|---|
| 産業用濁度センサー(RS485) | 1 | 101990793 | - |
| 産業用溶存酸素センサー(RS485) | 1 | 314990633 | - |
| SenseCAP S2100 データロガー | 1 | 114992872 | - |
| SenseCAP M2 屋内用 LoRaWAN ゲートウェイ | 1 | 114992982 | - |
遠隔分散地点はLoRaWANで見通し10kmのSenseCAP M2ゲートウェイへ接続。既存RS485プローブはS2100ロガーで無線化するか4Gロガーでクラウド直結。ゲートウェイはローカルMQTT配信と自社基盤連携に対応します。
主なメリット
| 製品画像 | 製品 | 測定項目 | 保護等級 |
|---|---|---|---|
![]() | S200 Wind Speed and Direction Sensor | 風速 0~60 m/s (standard), 0~75 m/s (extended) 風向 0~360° | IP66 |
![]() | S500 5-in-1 Compact Weather Station | 温度 / 湿度 / 気圧 / 風速 / 風向 | IP66 |
![]() | S800 8-in-1 Compact Weather Station | 気温 / 相対湿度 / 気圧 / 風速 / 風向 / PM2.5 / PM10 / 騒音 | IP65 |
![]() | S1000 V2 10-in-1 Compact Weather Sensor | 温度 / 湿度 / 気圧 / 照度 / 降雨 / 風速 / 風向 / PM2.5 / PM10 / CO2 | IP66 |
![]() | S700 V2 7-in-1 Compact Weather Station | 気温 / 相対湿度 / 気圧 / 照度 / 降雨 / 風速 / 風向 | IP66 |
![]() | S700-A 7-in-1 気象ステーション(レーダー雨量) | 気温 / 相対湿度 / 気圧 / 風速 / 風向 / rainfall intensity (radar) / 照度 | IP66 |
![]() | S700-B 7-in-1 気象ステーション(日射) | 気温 / 相対湿度 / 気圧 / precipitation intensity (optical) / 風速 / 風向 / global solar radiation / sunshine duration | IP66 |
![]() | S700-C 7-in-1 気象ステーション(日射+レーダー雨量) | 気温 / 相対湿度 / 気圧 / rain intensity (radar) / 風速 / 風向 / global solar radiation / sunshine duration | IP66 |
![]() | S2120 8-in-1 Weather Sensor | 気温 / 湿度 / 風速 / 風向 / 降雨 / 照度 / UV指数 / 気圧 |
現場の測定項目に応じて機器を選定。基礎的な風況監視にはS200、全要素微気象にはSenseCAP One S700またはS1000、配線レス低消費電力環境にはS2120 LoRaWAN気象計を採用。全機種IP66準拠です。
主なメリット
| 製品画像 | 製品 | 測定項目 | 通信 | 保護等級 |
|---|---|---|---|---|
![]() | S2106 pH Sensor | pH 0~14 pH | LoRaWAN, BLE | IP66 |
![]() | S2108 土壌水分・温度・間隙ECセンサー | 土壌水分 0~100% (m³/m³) 温度 -40~80C 間隙EC 0~20 ms/cm (Bulk), 0~32 ms/cm (Pore) | LoRaWAN, BLE | IP66 |
![]() | S2101 Air Temperature and Humidity Sensor | 温度 -40~85C 湿度 0~100%RH | LoRaWAN, BLE | IP66 |
![]() | S2102 Light Intensity Sensor | 照度 0~160000 lux | LoRaWAN, BLE | IP66 |
![]() | S2103 CO2, Temperature, and Humidity Sensor | CO2 400~10000ppm 温度 -40~85C 湿度 0~100%RH | LoRaWAN, BLE | IP66 |
![]() | S2105 土壌水分・温度・ECセンサー | 土壌水分 0~100% (m³/m³) 温度 -40~80C EC 0~23 dS/m | LoRaWAN, BLE | IP66 |
![]() | S2107 Temperature Sensor with PT1000 | 温度 -50~300°C | LoRaWAN | IP66 |
![]() | SenseCAP Combo 5-in-1 4Gセンサー | 温度・湿度・気圧・照度・CO₂(RS485 プローブ増設可) | 4G(MQTT、ゲートウェイ不要) | IPX5 |
![]() | CO2・温湿度センサー(RS485&SDI-12) | CO2 0~10000 ppm 温度 -40~85°C 湿度 0~100%RH | RS485, SDI-12 | IP65 |
![]() | S-Soil MTEC-02 土壌水分・温度・EC | 土壌水分 0~100% saturation 温度 -40~80C EC 0~10000 μs/cm | RS485, MODBUS-RTU | IP68 |
![]() | S-pH-01 工業用pHセンサー | pH 0~14 pH | Modbus RTU | IP65 |
![]() | 工業用EC&TDSセンサー | EC 0~20000 μs/cm 塩分 TDS | MODBUS-RTU, RS485 | IP66 to IP68 |
![]() | 工業用濁度センサー(RS485) | 濁度 0-1000 NTU | RS485, Modbus RTU | IP68 |
![]() | RS485 MODBUS Dissolved Oxygen Sensor | 溶存酸素 0~20mg/L or 0-200% saturation | RS485, MODBUS | IP68 |
![]() | 工業用NH3センサー(RS485) | NH3 0~100 ppm 温度 -40~50°C 湿度 10~95%RH | MODBUS, RS485 | IP65 |
![]() | 工業用H2Sセンサー(RS485) | H2S 0~100 ppm (minimum detection limit: 1 ppm) 温度 -40~85°C 湿度 10~95%RH (non-condensing) | MODBUS, RS485 | IP65 |
![]() | 工業用水位センサー(RS485) | 水位 0~5m | MODBUS, RS485 | IP68 |
LoRaWANセンサー(S2101/S2103/S2105)は10年電池を内蔵し即時運用可能。産業用RS485水質プローブ(DO/pH/濁度)もS2100ロガー経由で無線網へ統合し、全現場データを一括収集します。
主なメリット
| 製品画像 | 製品 | タイプ | 用途 |
|---|---|---|---|
![]() | Indoor Gateway(SX1302) | ゲートウェイ | 屋内LoRaカバレッジ |
![]() | reComputer R1225 ゲートウェイ | ゲートウェイ | LoRa + RS485 + 4G + エッジ制御 |
![]() | 屋外ゲートウェイ | ゲートウェイ | 屋外LoRaカバレッジ |
![]() | S2100 Data Logger/DTU | データロガー | RS485 → LoRaWAN |
![]() | Sensor Hub Industrial-grade 4G Data Logger | データロガー | RS485 → 4Gクラウド直結 |
屋内監視にはSenseCAP M2ゲートウェイ、屋外には堅牢なOutdoor Gatewayを選定。ローカルでのプロトコル変換やエッジ自律処理が必要な場合はreComputer R1225またはR1000/J3011産業用コントローラーを追加。RS485プローブはS2100または4Gロガーで伝送します。
主なメリット
通信距離は建物の遮蔽、地形、ゲートウェイの設置高さで変わるため、導入前に現場で電波を確認してください。届かない地点には近くにゲートウェイを追加するか、4G データロガーに切り替えます。4G は携帯電波があればゲートウェイなしで送信できます。
通信方式によります。LoRaWAN センサーはデータ集約用のゲートウェイが 1 台必要です(屋内 M2 または屋外 Outdoor Gateway)。4G データロガーは電波があればクラウドに直結し、ゲートウェイは不要です。RS485 気象ステーションも 4G データロガーに接続すればゲートウェイは不要です。地点が分散していれば 4G でゲートウェイを省け、集中していれば 1 台の LoRaWAN ゲートウェイで複数のセンサーを受信できます。
電池寿命は送信間隔、無線設定、周囲温度によって変わります。このページのバッテリー寿命計算ツールで、送信間隔に合わせて試算できます。
2 つのケースがあります。LoRaWAN センサーは電池駆動で、通常ソーラーは不要です。RS485 気象ステーションと 4G データロガーは外部給電が必要なため、商用電源のない屋外では PV-12W 防水ソーラーパネル(取付ブラケット付き)と組み合わせます。BOM 構成ツールで「ソーラー給電」を選ぶと対応アクセサリーが追加されます。
できます。RS485 センサーを S2100 DTU に接続すると LoRaWAN で送信でき、ゲートウェイを置かない場合は 4G データロガーでクラウドに直結します。既存のセンサーはそのまま使えます。
できます。SenseCAP プラットフォームの API / MQTT で、データを自社プラットフォームやサードパーティシステムに転送できます。プラットフォームがない場合は、SenseCAP データプラットフォームとスマホアプリで閲覧できます。
できます。ChirpStack や The Things Stack などの LoRaWAN ネットワークサーバーをローカルサーバーで動かせば、センサーデータはゲートウェイから直接社内ネットワークに入り、公衆網を経由しません。
可能です。本ソリューションで使用する Seeed 製品は、ロゴ・筐体・パッケージ・プリインストールファームウェアのカスタマイズに対応し、既存モデルへのインターフェースや機能の追加・削除も可能です。。対応範囲と流れはハードウェアカスタマイズサービスをご覧ください。
