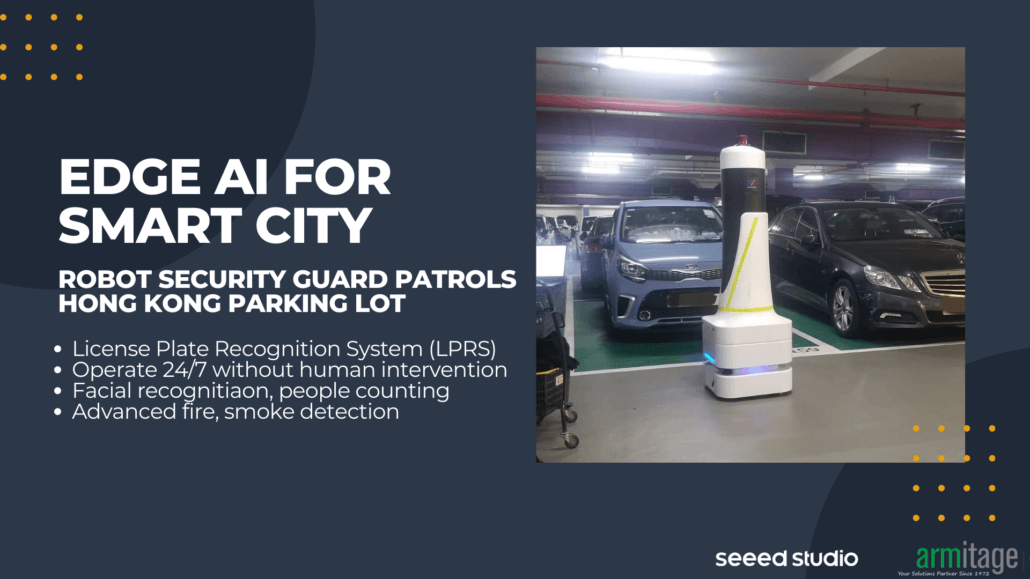

Seeed Edge AIデバイスを搭載したロボット警備員が香港の駐車場を巡回
Armitage は香港の地下駐車場を巡回するロボットに reComputer J2011 を組み込み、カメラデータをエッジで分析して、異常画像とアラートを管制センターに送っています。
駐車場管理
駐車枠在車検知と出入口ナンバー認識をカメラ・エッジで完結
区画検知はカメラ本体でローカル完结しサーバー不要。複数レーン出入口はエッジホストで既存カメラを活用。
1台から導入
reCamera 1台で4〜6区画を監視、サーバー不要
ローカル分析
映像分析とナンバー照合をエッジで完結、映像データは外部に出ません
既存カメラを活用
既存の IP カメラを RTSP で Jetson / RK ホストに接続
シナリオ詳細
駐車場での 3 つの機能：区画の在車検知、車両の入出庫カウント、ナンバー認識。
課題と背景
従来の超音波センサーは車室ごとに配線工事が必要で施工コストが高く、映像を中央サーバーに集中伝送すると帯域を圧迫し単一障害点のリスクがあります。
エッジAIソリューション
一体型エッジAIカメラを配置し、1台で4〜6車室を斜め俯瞰カバー。カメラ内部で空満状態をリアルタイム判定し、外部サーバーなしで空満ステータスのみを配信します。
主なメリット
- 1台で4〜6区画をカバーし端末側でリアルタイム判定
- PoE給電・サーバー不要で現場の配線施工を大幅簡素化
- 標準ONVIFプロトコルで既存監視システムとシームレス連携
通行人や影を除外
15 フレーム連続で結果が一致したときだけ状態を切り替え、通行人や一時的な遮蔽では変わりません。
既設カメラを複数接続
エッジホストが場内の既設カメラを解析し、区画ごとに枠を描いて判定します。
空き区画をリアルタイム表示
映像上に空き区画の番号を一覧表示し、空き台数の合計も示します。
課題と背景
従来のループコイルは路面切削が必要で大型車による破損も多く、赤外線ビーム方式は歩行者を誤検知して入出庫の累計台数に誤差が生じやすい課題があります。
エッジAIソリューション
出入口の既設ネットワークカメラをエッジAIホストに接続し、画面上に仮想線を設定。車両追跡アルゴリズムで入出庫を高精度に分別し、残り車室数をミリ秒単位で案内看板へ即座に更新します。
主なメリット
- 出入口の既存IPカメラを活用し配線引き直し不要
- 双方向通過検知で空き車室数の変動をミリ秒単位で配信
- 軽量MQTTプロトコルで満空誘導サイネージと直結
入庫と出庫を別々に集計
車両ごとに ID を付けて追跡し、ライン通過時に方向で入庫・出庫に計上します。
本日の入出庫数
本日の入庫数・出庫数と場内台数を表示し、通過のたびに更新します。
車種別に集計
トラックと乗用車を区別し、車種ごとに入出庫を集計します。
課題と背景
クラウド依存のナンバー認識は通信遅延やネット切断時にゲートが開かず渋滞を引き起こすリスクがあり、専用一体型ナンバー認識機は導入・更新コストが高い課題があります。
エッジAIソリューション
エッジ計算ホストが複数の高精細RTSPストリームを取得し、ナンバーと車種をミリ秒単位でローカル認識。端末内のホワイトリストと瞬時に照合し、搭載リレーまたはRS485で遮断機を直接開閉します。
主なメリット
- 1台のエッジホストで複数RTSP映像を集約しナンバー認識
- リレーおよびRS485インターフェースで即座にゲート開放
- ローカルホワイトリスト照合によりネット切断時も即時放行
青ナンバーとグリーンナンバー
7 桁の青ナンバーと 8 桁のグリーンナンバーを認識します。2 段・海外のナンバーは非対応です。
車両ごとに 1 件の記録
ナンバー・信頼度・スナップショットをまとめて送信し、スナップショットはホストに既定で 7 日間保存します。
有効期限付きの登録
ナンバーを有効期限付きでホワイトリストに登録し、期限が切れると自動で無効になります。
デプロイと選定
単点はカメラ本体で判定し、複数ルートはエッジホストへ。雨や粉塵のある現場は密閉型またはファンレスの機種を使います。チャンネル数の基準はビジョン・映像 AI の技術ページと同じです。
選び方に迷ったら 選定ガイドを読む →
機能
駐車場でどの機能を使いますか？機能ごとにリファレンス設計があります。

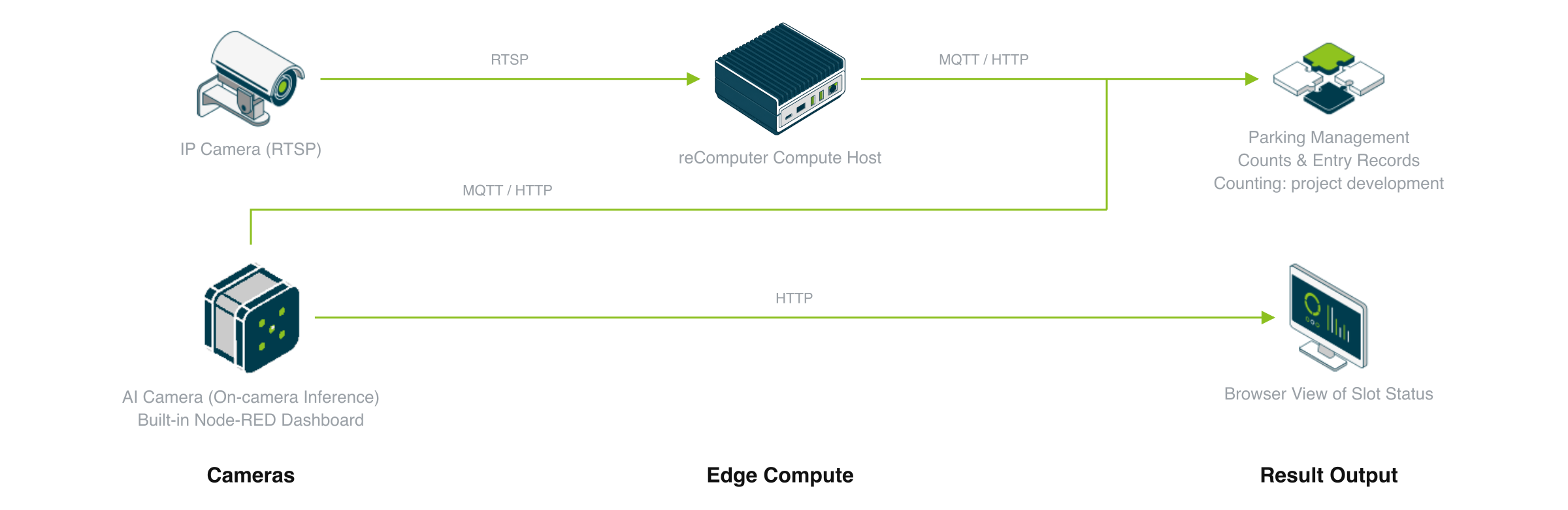

カメラ側で状態を直接出力、複数映像はエッジホストへ集約
単点区画検知は reCamera スマートカメラ本体でローカル完結。出入口の複数映像は reComputer エッジホストへ集約し高速推論を行い、リレー・Wiegand・ネットワーク経由でゲートや管理システムと直接連携します。
主なメリット
- 単点区画検知はサーバー不要でオンプレ完結
- 複数出入口映像をエッジホストへ集約し高速推論
- 豊富なI/Oでゲートリレーや管理基盤と直結
| 製品画像 | 製品 | コアポジショニング | 計算性能 (INT8) | チャンネル数 (YOLOv8m) | コスト |
|---|---|---|---|---|---|
 | J4012 | Jetson Orin NX 16G | 100 TOPS | 約7ch | ~$900–1800 |
 | J3011 | Jetson Orin Nano 8G | 40 TOPS | 約4ch | ~$600–1000 |
 | RK3588 | Rockchip RK3588 | 6 TOPS | 約2ch | ~$280–360 |
 | RK3576 | Rockchip RK3576 | 6 TOPS | 約1ch | ~$160–210 |
 | reCamera | 一体型AIカメラ | 1 TOPS | 1ch | ~$80–120 |
新設区画はスマートカメラ直付、出入口集約はエッジ箱
独立区画監視には reCamera 2002 単体出力を推奨。出入口 8〜16 系統の高解像度映像は reComputer エッジホスト（J4012/J3011など）に集約し、ナンバー認識や入出庫カウントを実行します。
主なメリット
- 新設区画はスマートカメラ直付で映像配線工事が不要
- 既設出入口カメラを流用してエッジ計算ボックスへ接続
- 標準動画ストリーム実測に基づき処理チャンネル数を換算
| 製品画像 | 製品 | 冷却方式 | 適応環境 | 動作温度 | 電源 |
|---|---|---|---|---|---|
 | reComputer Industrial J4012 | パッシブ（ファンレス）Industrial | 粉塵/工場 | -20~60°C | DC 12V~24V |
 | reComputer Rugged J4012 | IP66 防水密閉筐体 | 屋外/多湿/雨水 | -20~60°C | 48V システムに直結可 |
 | reComputer Industrial J3011 | パッシブ（ファンレス）Industrial | 粉塵/工場 | -20~60°C | DC 12V~24V |
 | reComputer Rugged J3011 | IP66 防水密閉筐体 | 屋外/多湿/雨水 | -20~60°C | 48V システムに直結可 |
 | reComputer Industrial R2235 | パッシブ（ファンレス） | 粉塵/工場 | -20~50°C | DC 9-36V ワイド |
雨水環境には防水一体型、粉塵環境にはファンレス工控機
屋外ポールや吹き抜け出入口には IP66 防塵防水の Rugged モデルを推奨。粉塵環境にはファンレス自然空冷の Industrial モデル、DC 電源現場には DC 9–36V 広電圧モデルを採用。
主なメリット
- 屋外環境にはIP66防塵防水密閉シャーシを採用
- 粉塵の多い現場にはファンレス自然空冷機を採用
- 直流電源現場にはDC広電圧対応の産業用機を採用
よくある質問
不要です。区画検知モデルは reCamera 2002 本機でローカル動作し、1台で4〜6区画を監視可能です。カメラが提供するNode-REDダッシュボードにブラウザから直接アクセスして状態を確認できます。
対応しています。出入口IPカメラがRTSPでreComputerエッジホスト（J4012/J3011など）に接続しナンバー認識を実行。ローカルホワイトリスト照合後、リレーIO・Wiegand・RS485経由で瞬時にゲート開放を制御します。
対応しています。出入口カメラがreComputerエッジホストに接続し、境界線通過検知と双方向カウントを実行。リアルタイムの入出庫台数と残車室数を算出し、MQTTで満空表示板や管理システムへ送信します。
可能です。RTSP対応のネットワークカメラであればLAN経由でreComputerエッジホストに直接接続して分析可能。既存設備や配線を変更する必要はありません。接続台数は上記の演算性能とチャンネル数一覧を参照してください。
可能です。本ソリューションで使用する Seeed 製品は、ロゴ・筐体・パッケージ・プリインストールファームウェアのカスタマイズに対応し、既存モデルへのインターフェースや機能の追加・削除も可能です。対応範囲と流れはハードウェアカスタマイズサービスをご覧ください。。
