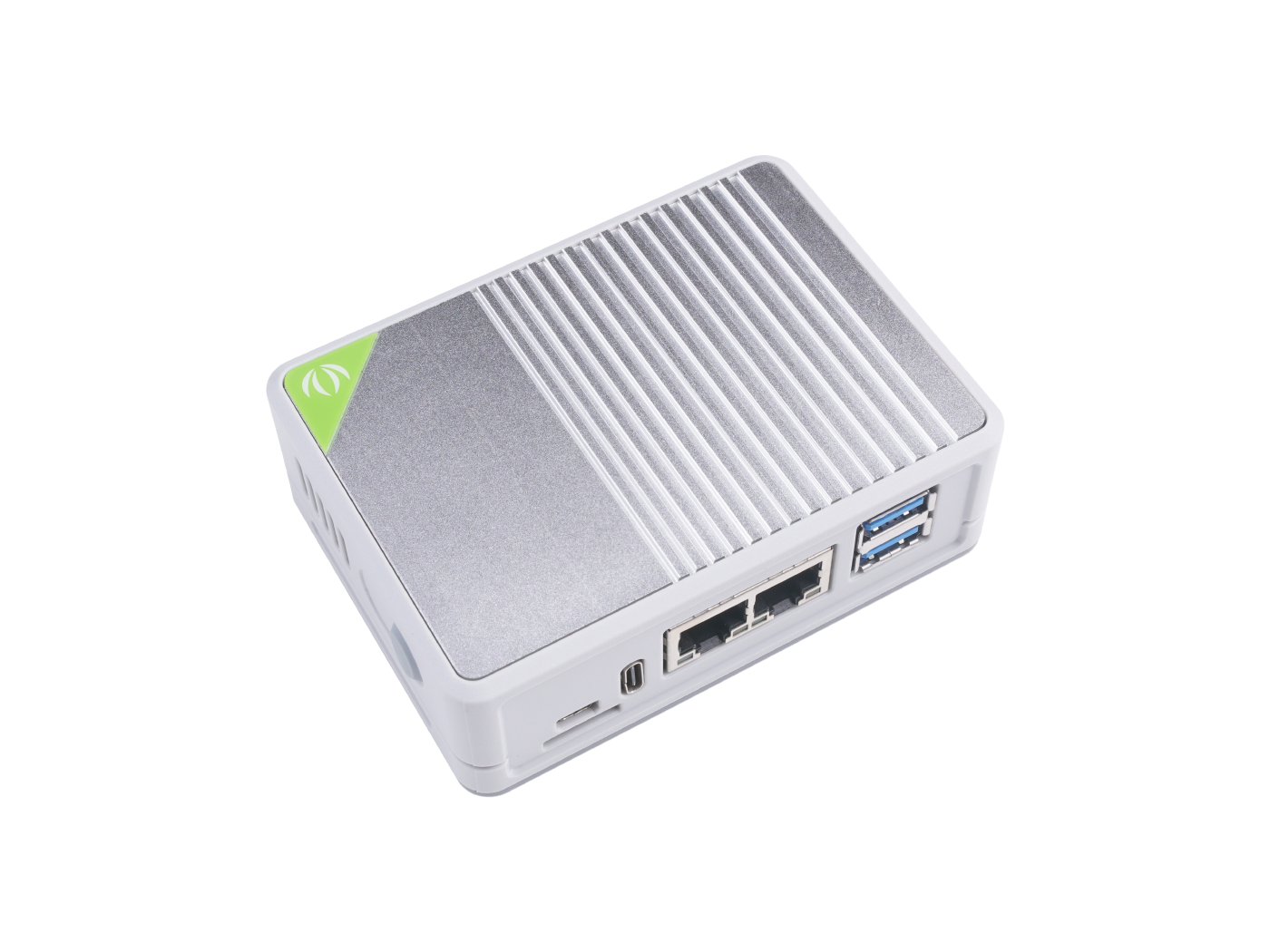

reRouter
コンパクトなネットワークルーターで、Seeed独自カスタマイズのOpenWRTシステムを搭載。ギガビットイーサネットポート×2、USB 3.0ポート×2を備え、Raspberry Pi Compute Module 4の高性能を最大限活用したソフトウェアルーター専用設計です。
-

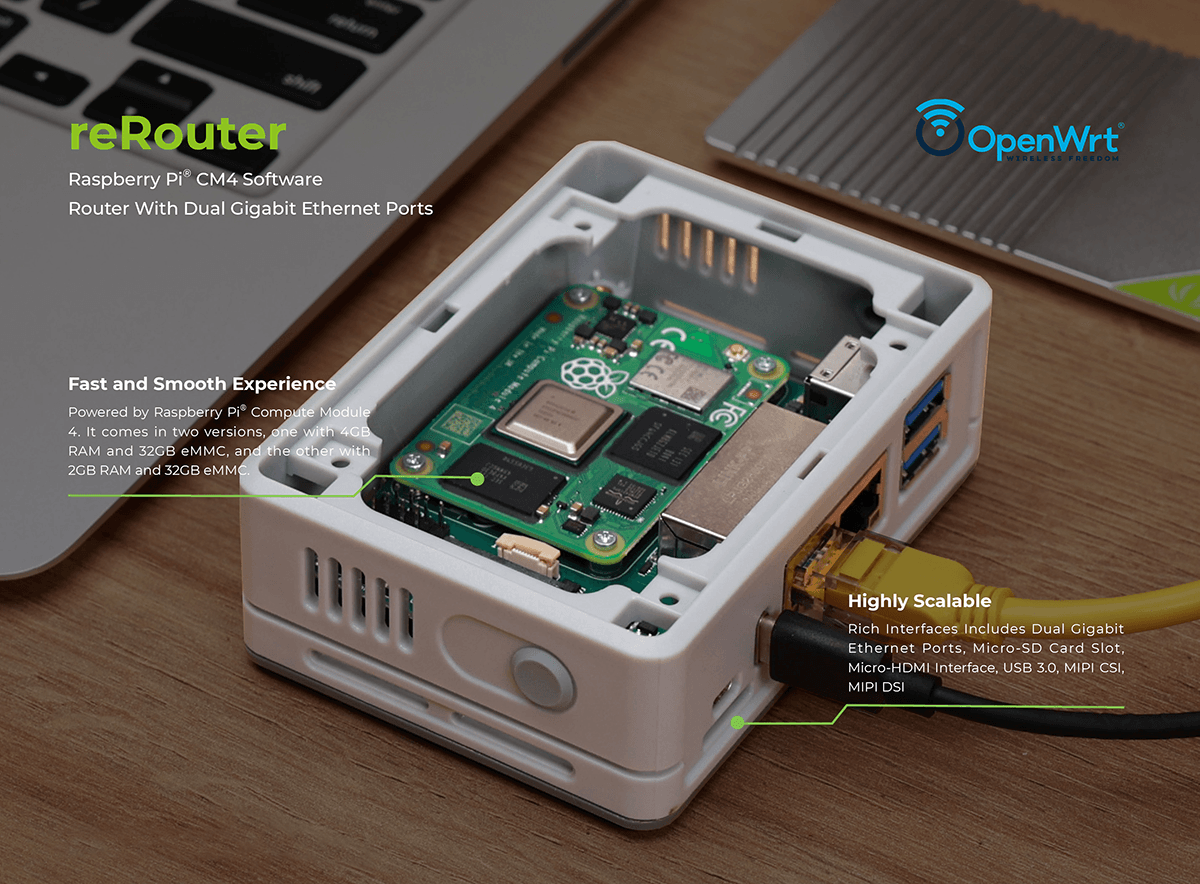

高速起動と快適な操作環境Raspberry Pi Compute Module 4、大容量メモリ、eMMCストレージによる高速動作を実現
-
コンパクト設計で高密度実装わずか75×64×21mmの筐体にギガビットイーサネット×2、USB3.0ポート×2を集約
-
豊富なインターフェースで高い拡張性ギガビットイーサネット×2、Micro-SDスロット、Micro-HDMI、USB 3.0、MIPIカメラ・ディスプレイインターフェースを標準搭載
-
簡単設置で安定稼働DINレール取付け、キーホール設計で産業環境から家庭まで柔軟な設置に対応
-
OpenWRTファームウェアを標準搭載開封後すぐに使用可能。ソフトウェアルーター機能を即座に活用できます
-
カスタマイズサポートカスタマイズのご相談については、edge@seeed.ccまでお問い合わせください

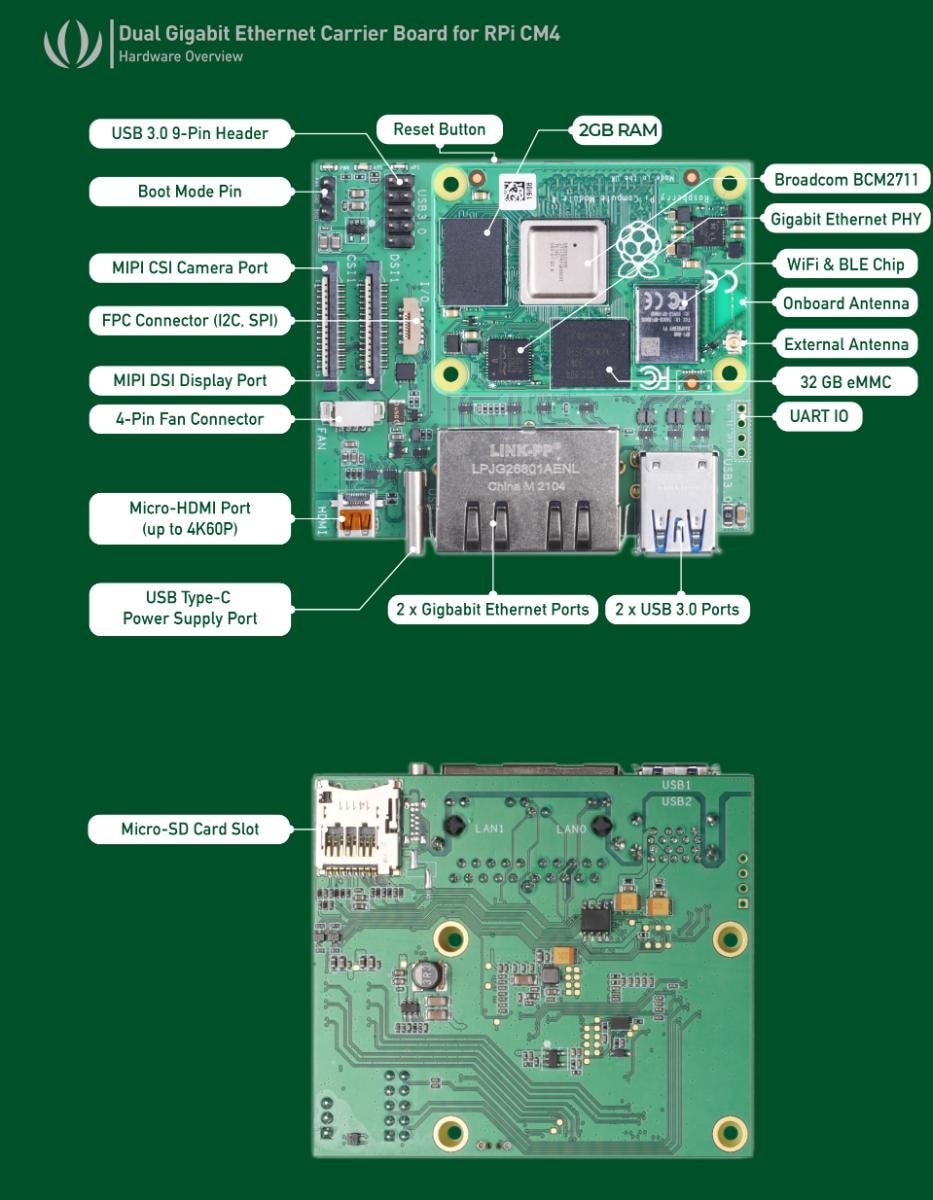

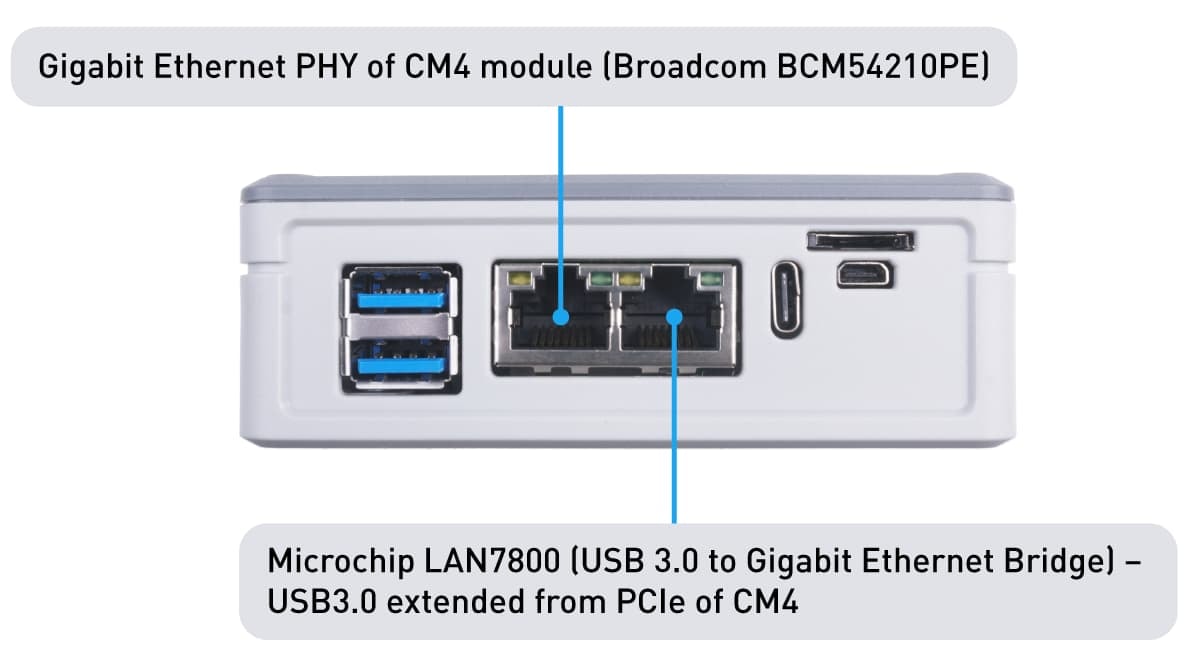

ハードウェア概要
用途
- ソフトウェアルーター
- IoTアプリケーション
- スマートホーム
- カメラ・映像関連プロジェクト
パッケージ内容
| Raspberry Pi CM4デュアルギガビットイーサネットキャリアボード | 1個 |

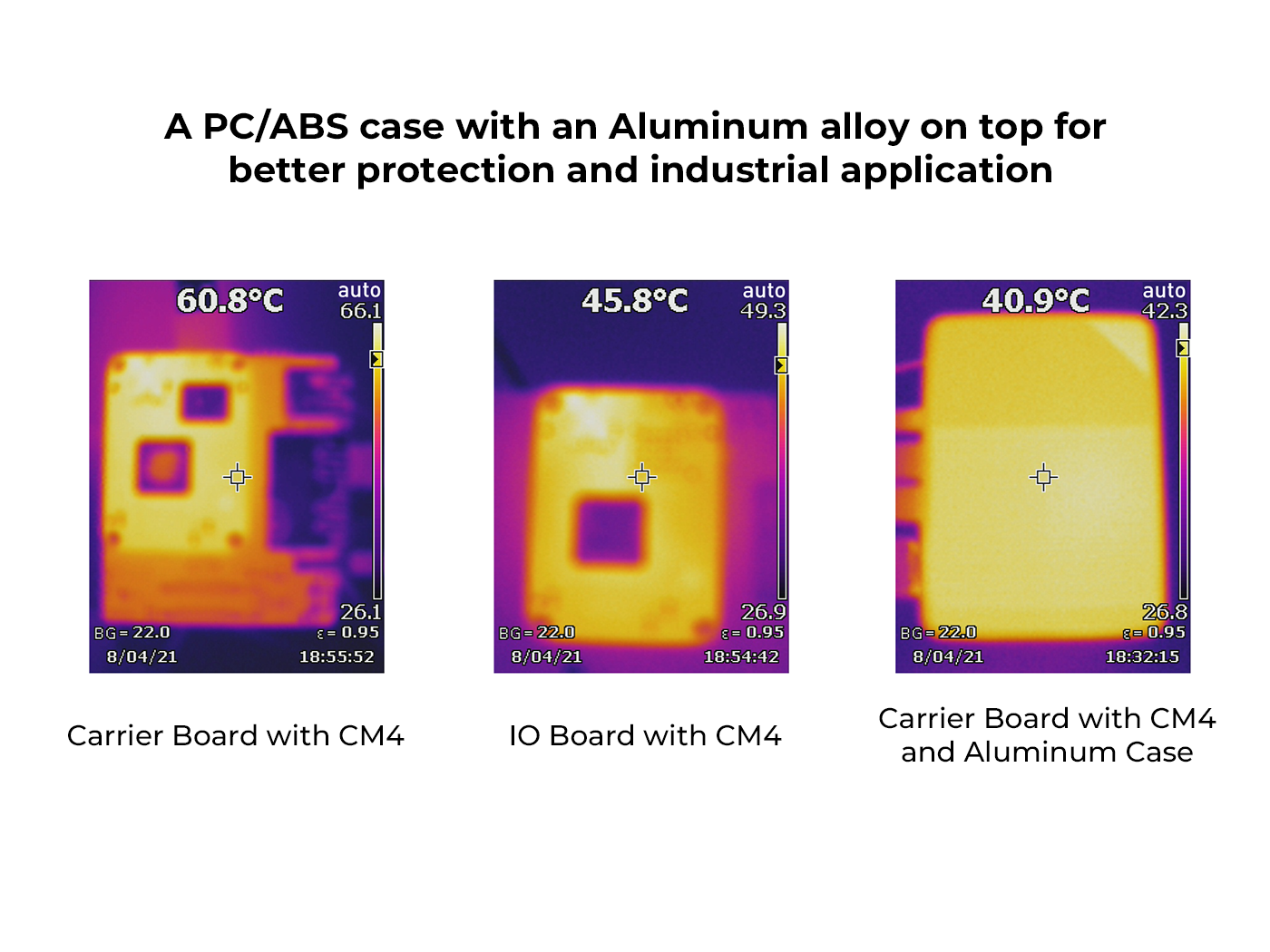

| アルミニウムケース | 1個 |
| 汎用ACアダプター 5VDC 4A Type-C（US/AU/UK/EUプラグ付属） | 1個 |
製品ラインナップ
| 製品モデル | SKU | メモリ | ストレージ |
|---|---|---|---|
| reRouter CM4 1432 | 110110110 | 4GB LPDDR4 | 32GB eMMC |
| reRouter CM4 102032 | 110110205 | 2GB LPDDR4 | 32GB eMMC |
キャリアボード
| 項目 | 仕様 |
|---|---|
| ネットワーク | ギガビットイーサネットコネクタ × 2 |
| USB 3.0ギガビットイーサネット （ギガビットイーサネットブリッジ） | Microchip LAN7800 |
| USB | USB 3.0ポート × 2 USB 3.0 9ピンヘッダー × 1 |
| ストレージ | Micro-SDカードスロット（非eMMC CM4モデル用システムイメージ用） |
| カメラ | MIPI CSIコネクタ × 1 |
| ディスプレイ | MIPI DSIコネクタ × 1 Micro-HDMIコネクタ × 1 |
| FPC | I2CおよびSPIインターフェース |
| 外部ファン | ファン用電源コネクタ |
| 電源入力 | USB Type-C 5V/3A |
| LAN7800動作温度範囲 （産業グレード） | -40°C～+85°C |

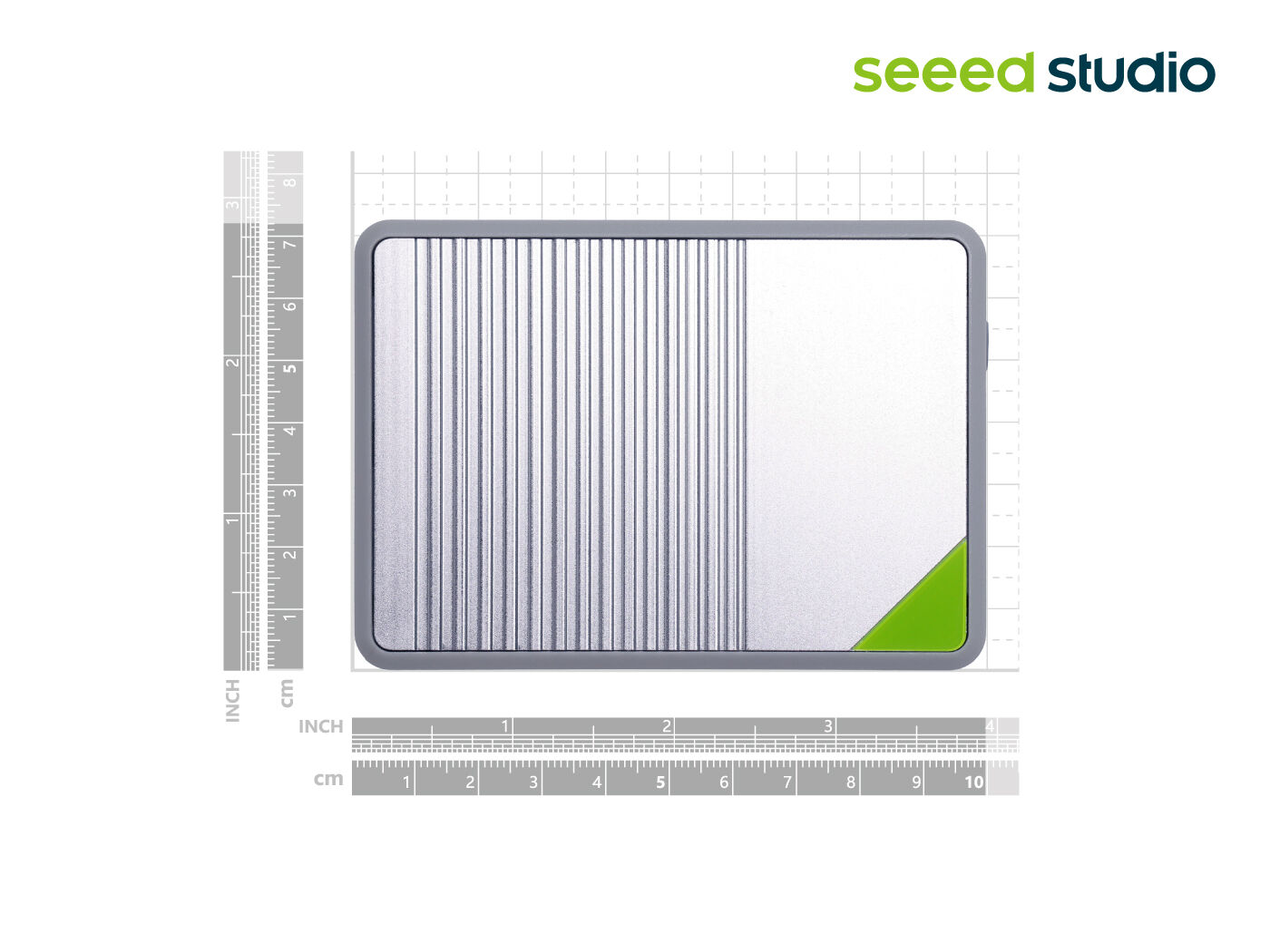

| 寸法 | 75 × 64 × 21 mm |
| 重量 | 43g |
Compute Module 4
| 項目 | reRouter CM4 1432 | reRouter CM4 102032 |
|---|---|---|
| プロセッサー | Broadcom BCM2711 クアッドコア Cortex-A72 (ARM v8) 64ビットSoC @ 1.5GHz | |
| メモリ | 4GB LPDDR4 | 2GB LPDDR4 |
| ストレージ | 32GB eMMC | |
| 接続機能 | 2.4GHzおよび5.0GHz IEEE 802.11b/g/n/ac Wi-Fi、Bluetooth 5.0、BLE オンボード/外部アンテナオプション対応 | |
| IEEE1588サポートオンボードギガビットイーサネットPHY | ||
| USB 2.0インターフェース × 1 | ||
| PCIe Gen 2 x1インターフェース | ||
| GPIO信号 × 28 | ||
| SDカードまたは外部eMMC用SDカードインターフェース | ||
| ビデオ機能 | デュアルHDMIインターフェース（最大4K@60fpsサポート） | |
| 2レーンMIPI DSIディスプレイインターフェース | ||
| 2レーンMIPI CSIカメラインターフェース | ||
| 4レーンMIPI DSIディスプレイインターフェース | ||
| 4レーンMIPI CSIカメラインターフェース | ||
| マルチメディア | H.265（4K@60fpsデコード）、H.264（1080p@60fpsデコード、1080p@30fpsエンコード） OpenGL ES 3.0グラフィックス | |
| 入力電源 | 5V DC | |
| 動作温度範囲 | 0～+80°C | |
| 寸法 | 55 × 40 mm | |
| 製品サポート期間 | Raspberry Pi Compute Module 4は2028年1月までの生産保証 | |
| 適合性認証 | 地域・国際製品認証情報一覧 | |
Raspberry Piルーターの構築方法 – ステップバイステップチュートリアル
この記事では、カスタムRaspberry Piルーターの構築を検討すべき理由と、さらに重要な構築方法について説明します！
SeeedミニルーターでのHome Assistantの使用方法（インストール、設定、制御）
これはHome Assistantソフトウェアを実行するミニルーターの使用に関するブログです。
ロボティクス、ドローン、ホームオートメーション、IoTに適用される低消費電力Öchìn CM4キャリアカスタムボード、Seeed Fusionにより製造
CM4モジュールがこのタイプのアプリケーションに提供する可能性は驚異的で、実際に真に素晴らしい新しいシナリオの幅広い範囲を開きます！
Raspberry Pi CM4デュアルギガビットイーサネットキャリアボードの紹介
この記事では、Seeedチームが最新のRaspberry Pi compute moduleのデュアルギガビットイーサネットキャリアボードを誇らしく紹介します。始めましょう！
[Github] macsecルーター用buildrootエクスターナルツリー
Seeed Studio Raspberry Pi Compute Module 4デュアルギガビットイーサネットキャリアボード上で動作するmacsecルーター用buildrootエクスターナルツリー

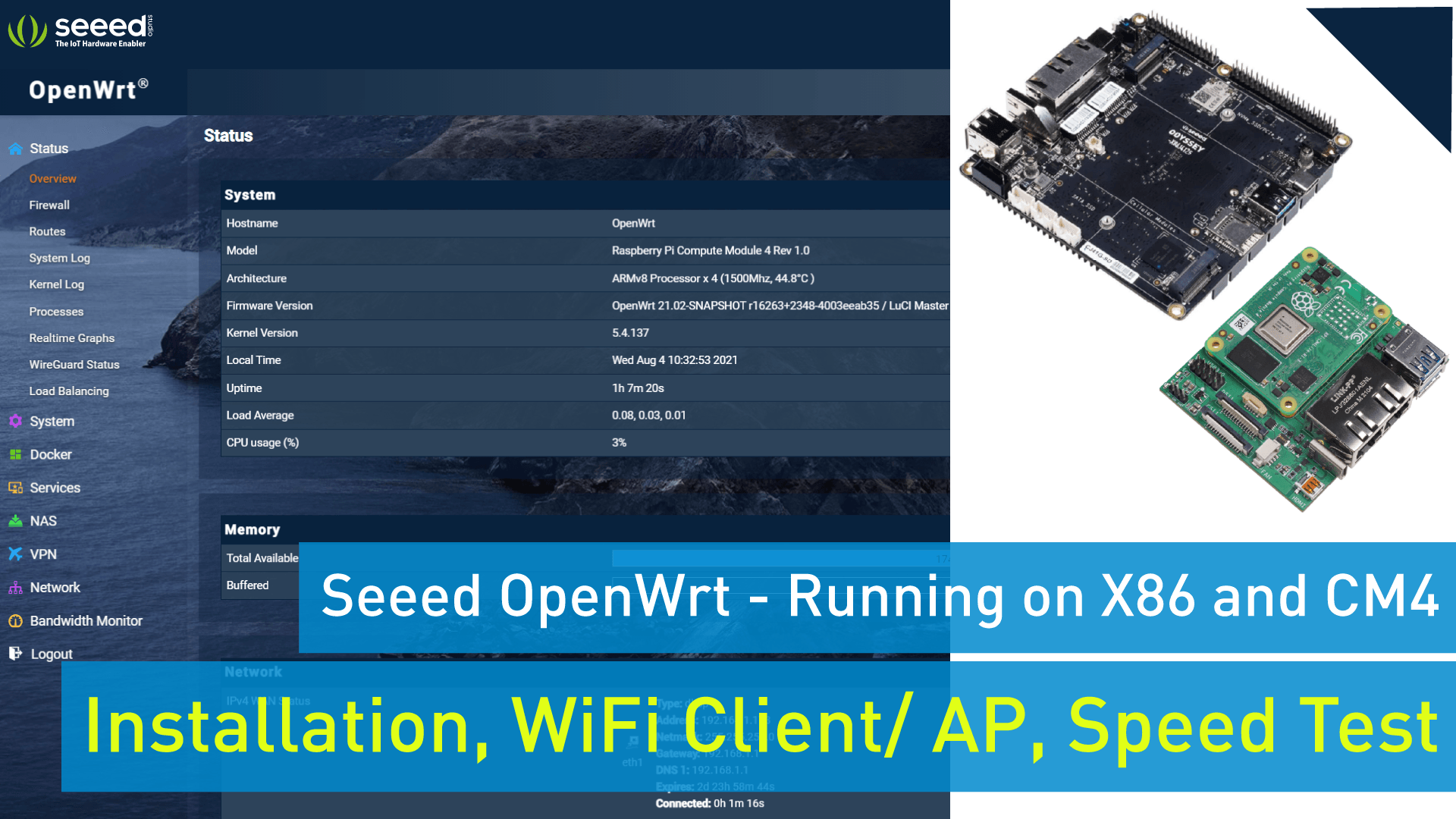

Raspberry Pi CM4デュアルギガビットイーサネットキャリアボードおよびODYSSEY - X86J4125でのOpenWrt入門
