活用シナリオ
ホーム・ビルオートメーション
建物のエネルギーを見える化し、既存設備を 1 つの制御にまとめる
センサーとメーターのデータをエッジゲートウェイに集め、1 つのポイントモデルで OPC UA・Modbus・BACnet 機器を接続します。アプリはローカルで動かすことも、自社プラットフォームに接続することもできます。
マルチプロトコル接続
4 プロトコルを 1 つの点モデルで、既存の空調機器とメーターはそのまま
無線で配線不要
センサーは壁に貼るだけ、旧 RS485 メーターは S2100 で接続
ローカル予測と書き戻し
建物自身の履歴から設定値を予測し、書き込みは必ず読み戻し
適用シーンとすぐに導入できるソリューション
活用シナリオ

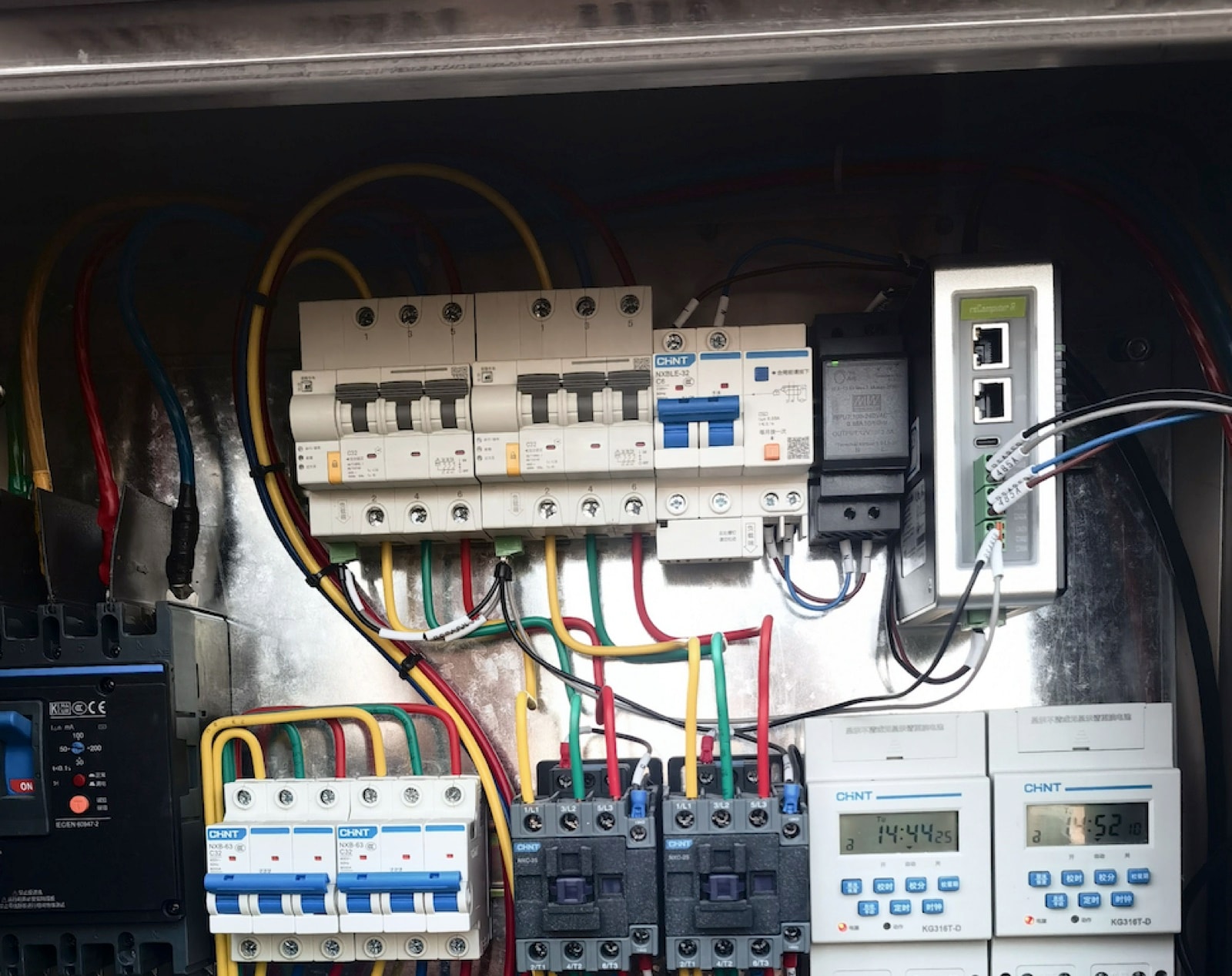

活用シナリオ既存建物の省エネ改修
LoRaWAN センサーは壁に貼って設置し、ゲートウェイ 1 台で Modbus や BACnet の既存設備を接続します。データはオープンソースのダッシュボードや自社プラットフォームに送れます。
活用シナリオ

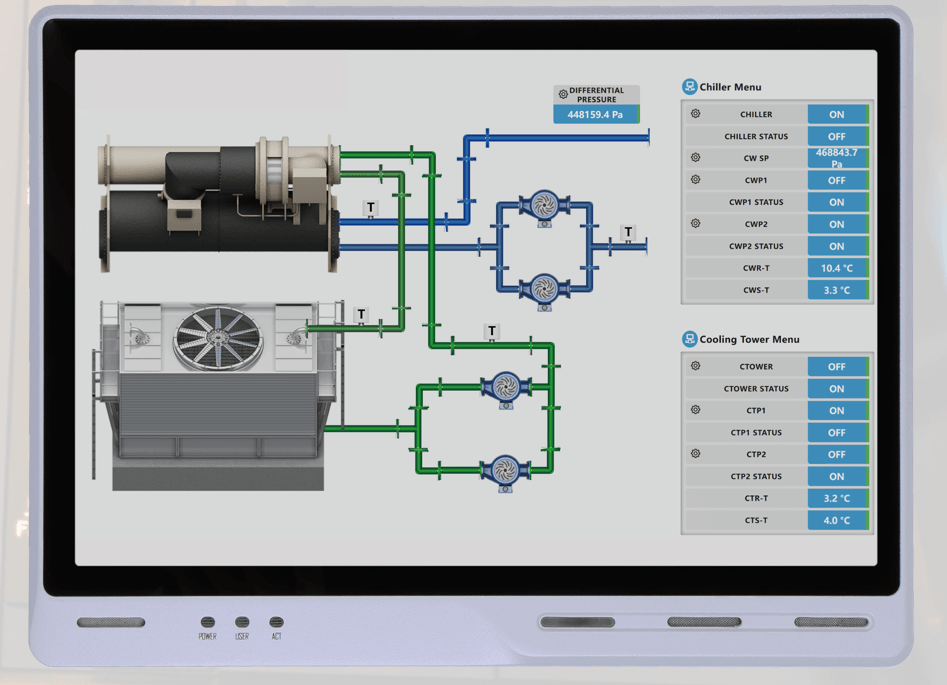

すぐに導入できるソリューションHVAC 自動化制御
HVAC コントローラのポイントと電力メーターを1つのポイントモデルに集約し、建物自身の履歴から設定値を予測、現場からの読み戻しが一致した場合のみ書き込みを反映——不一致時はロールバックしアラートを発報。
すぐに導入できるソリューション
すぐに導入できるソリューションマルチプロトコル産業用ゲートウェイ
OPC UA、Modbus、BACnet/IP、MQTT のデバイスを1つのポイントモデルに集約し、統一 MQTT インターフェースで読み取り・制御。
すぐに導入できるソリューションHome Assistant ローカル音声ハブ・全館連携
HomeKit や Aqara などの Zigbee 機器を Home Assistant に接続し、音声で操作します。音声認識と音声合成はローカルの Jetson で行います。
すぐに導入できるソリューションスマートホーム操作パネル
Home Assistant ベースの全屋スマート操作パネル。常時表示の電子ペーパー E1003 とカラー Indicator のどちらも ESPHome Native API で直結でき、2形態から選べて、ローカル連携で照明やシーンを操作できます。
ハードウェア選定
無線センサーと LoRaWAN ロガーは LoRaWAN ゲートウェイへ、有線機器は reComputer R シリーズのゲートウェイホストへ接続し、データは 1 台のデータサーバーに集約されます。
選び方に迷ったら 選定ガイドを詳しく見る →
用途
ソリューションを構成
用途とバックホール方式を選び、基本的な収集・ゲートウェイ構成を生成します。実施前に、双方でポイントリスト、アクチュエーター、電気定格、現場インターロックを確認します。
エネルギー・請求モニタリング
メーター値を集約し、部門／フロア別にエネルギーを按分
硬件/物料名称 数量 型号/SKU 说明 reComputer R1225 LoRaWAN ゲートウェイ＋産業用コントローラー (EU868) 1 100079154 - SenseCAP S2100 データロガー (RS485 → LoRaWAN、既存メーター接続) 4 114992872 - 快適性・省エネ制御
温湿度＋CO₂ → HVAC のオンデマンド制御
硬件/物料名称 数量 型号/SKU 说明 reComputer R1225 LoRaWAN ゲートウェイ＋産業用コントローラー (EU868) 1 100079154 - SenseCAP S2101 LoRaWAN 温湿度センサー 6 114992867 - SenseCAP S2103 LoRaWAN CO₂＋温湿度センサー 3 114992869 - マルチプロトコル改修と統合
既存 BMS をそのままに、ゲートウェイ 1 台で分散機器を集約
硬件/物料名称 数量 型号/SKU 说明 reComputer R1225 LoRaWAN ゲートウェイ＋産業用コントローラー (EU868) 1 100079154 - SenseCAP S2100 データロガー (RS485 → LoRaWAN、現場機器数に応じて配置) 4 114992872 -
デプロイ構成
現場機器 → 収集端末 → ゲートウェイ → データサーバー → SCADA
有線機器は RS-485 で LoRaWAN ロガー、4G ロガー、またはゲートウェイホストに接続し、無線センサーは LoRaWAN ゲートウェイへ直結します。データは 1 台のデータサーバー（クラウド、または Home Assistant を動かすローカルの reComputer）に集約され、reTerminal タッチ端末上の SCADA ダッシュボードが読み取ります。タブは図のブロック順です。
主なメリット
- 有線・無線を 1 台のサーバーへ
- LoRaWAN・4G・イーサネットで送信
- クラウドまたはローカル
| 製品画像 | 製品 | 測定項目 | 通信 | 保護等級 |
|---|---|---|---|---|
 | S700 V2 7-in-1 Compact Weather Station | 気温 / 相対湿度 / 気圧 / 照度 / 降雨 / 風速 / 風向 | RS485, SDI-12 | IP66 |
 | S700-A 7-in-1 気象ステーション（レーダー雨量） | 気温 / 相対湿度 / 気圧 / 風速 / 風向 / rainfall intensity (radar) / 照度 | IP66 | |
 | S700-B 7-in-1 気象ステーション（日射） | 気温 / 相対湿度 / 気圧 / precipitation intensity (optical) / 風速 / 風向 / global solar radiation / sunshine duration | Modbus | IP66 |
 | S700-C 7-in-1 気象ステーション（日射＋レーダー雨量） | 気温 / 相対湿度 / 気圧 / rain intensity (radar) / 風速 / 風向 / global solar radiation / sunshine duration | Modbus | IP66 |
 | S2101 Air Temperature and Humidity Sensor | 温度 -40~85C 湿度 0~100%RH | LoRaWAN, BLE | IP66 |
 | S2102 Light Intensity Sensor | 照度 0~160000 lux | LoRaWAN, BLE | IP66 |
 | S2103 CO2, Temperature, and Humidity Sensor | CO2 400~10000ppm 温度 -40~85C 湿度 0~100%RH | LoRaWAN, BLE | IP66 |
センサーと現場機器
無線センサーはゲートウェイ直結、気象ステーションは RS-485
SenseCAP S21xx 無線センサーは温湿度・CO₂・照度などの屋内ポイントを測定し、LoRaWAN でゲートウェイへ直結します。S700 気象ステーションは屋外ポイントを担い、RS-485 モデルは現場収集端末経由で接続します。
主なメリット
- 温度・湿度・空気質
- 屋外 7-in-1 気象
- LoRaWAN で配線不要
| 製品画像 | 製品 | 通信 | 用途 |
|---|---|---|---|
 | S2100 Data Logger/DTU | LoRaWAN, BLE | RS-485 メーターを LoRaWAN へ |
 | Sensor Hub Industrial-grade 4G Data Logger | 4G LTE, LoRaWAN, MQTT, MODBUS-RTU | 分散メーター・ゲートウェイなし |
 | reComputer R1225 ゲートウェイ | Wi-Fi, Bluetooth/BLE, LoRaWAN | LoRaWAN 内蔵ゲートウェイホスト |
 | reComputer R1024-10 IoTゲートウェイ | Modbus, BACnet, Ethernet | 有線メーター収集／LAN構成 |
現場収集端末
分散点はロガー、配線集中はゲートウェイホスト
S2100 は RS-485 メーターを LoRaWAN ノードにします。Sensor Hub 4G は 4G で直接送信するため現場のゲートウェイは不要です。配線が集中する機器は reComputer R シリーズのゲートウェイホストに接続し、LoRaWAN 内蔵の R1225 は LoRaWAN ゲートウェイも兼ねられます。
主なメリット
- RS-485 を LoRaWAN へ
- 4G で直接送信
- ゲートウェイホストで Node-RED
| 製品画像 | 製品 | 通信 | 用途 |
|---|---|---|---|
 | Indoor Gateway(SX1302) | LoRaWAN, Ethernet, WiFi, BLE | LoRaWAN ゲートウェイ（屋内カバレッジ拡張） |
 | reComputer R1125-10 IoTゲートウェイ（PoE） | WiFi, BLE, Ethernet, RS485, CAN bus | ローカルデータサーバー（Home Assistant） |
ゲートウェイとデータサーバー
LoRaWAN ゲートウェイで無線を受信、ローカルサーバーで Home Assistant
SenseCAP M2 は無線センサーと LoRaWAN ロガーのデータを受信します。ゲートウェイホストに R1225 を選べば不要です。データサーバーはクラウド、または Home Assistant を動かすローカルの reComputer R1100 に置きます。
主なメリット
- 屋内 LoRaWAN カバレッジ
- Home Assistant をローカル実行
- クラウドかローカルを選択
よくある質問
エネルギー・環境の監視、空調の設定値制御、メーターやセンサーなど現場機器の接続とアラートです。
Modbus、BACnet、OPC UA 対応のコントローラーとメーターはそのまま残し、ゲートウェイが収集と統合を担います。
ゲートウェイは OPC UA、Modbus TCP、Modbus RTU、BACnet/IP の 4 プロトコルに対応します。現場では LoRaWAN センサーを使い、RS485 メーターは S2100 経由で接続します。
できます。ダッシュボードと制御ロジックはゲートウェイ上で動作し、顧客プラットフォームへの接続は任意です。安全認証を受けた制御システムではないため、認証済みの安全制御が必要な用途には適しません。
可能です。本ソリューションで使用する Seeed 製品は、ロゴ・筐体・パッケージ・プリインストールファームウェアのカスタマイズに対応し、既存モデルへのインターフェースや機能の追加・削除も可能です。対応范围と流れはハードウェアカスタマイズサービスをご覧ください。。
